首頁 您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 撓性聯軸器 → T40系列鋼片式撓性聯軸器
分欄標簽
 產品名稱： T40系列鋼片式撓性聯軸器
型號規格： T40系列鋼片式撓性聯軸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 撓性聯軸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
T40系列鋼片式撓性聯軸器產品詳細說明：
T40系列鋼片式撓性聯軸器

T40 單一型只能允許角度偏差，可使用一對來組合成long floating shaft，可當作中間傳動軸使用。
（尺寸數據） 單位：mm

項目
型號
A
B
Emax
F
G
H
J
孔徑
T40-23PF04
67
56.9
23
25.4
6.1
33
13
8
T40-32PF04
81
57.4
32
25.4
6.6
46
16
10
T40-35PF04
93
65.8
35
28.7
8.4
51
22
10
T40-42PF04
104
78.2
42
33.5
11.2
61
20
10
T40-50PF04
126
93.9
50
41.1
11.7
71
25
16
T40-58PF04
143
107.3
58
47.8
11.7
84
28
16
T40-74PF04
168
131.2
74
57.2
16.8
106
23
25
T40-83PF04
194
144.0
83
63.5
17.0
119
30
25
T40-95PF04
214
174.0
95
76.2
21.6
137
22
45
T40-109PF04
246
201.7
109
88.9
23.9
157
23
50
T40-118PF04
276
230.4
118
101.6
27.2
170
40
50

（設計數據）

項目

型號
扭矩
kgf-m
最大徑向
負荷kgf
最大轉數
RPM
慣性效果CD
kg-cm
扭轉剛性
kgf-m/rad
軸向彈簧
常數kgf/mm
重量
kg
T40-23PF04
3.4
15
47000
8
0.22×10
4.1
0.6
T40-32PF04
9.2
25
39000
24
0.63×10
6.0
1.1
T40-35PF04
18
56
34000
48
1.5×10
14.4
1.7
T40-42PF04
25
83
30000
80
2.4×10
17.1
2.5
T40-50PF04
43
120
25000
224
4.3×10
22.3
4.3
T40-58PF04
79
180
22000
440
7.2×10
31.3
6.9
T40-74PF04
130
270
19000
1080
13×10
36.2
11.3
T40-83PF04
210
380
16000
2080
21×10
44.9
16.7
T40-95PF04
340
450
15000
3520
30×10
47.9
22.7
T40-109PF04
500
610
13000
7200
44×10
54.8
35.4
T40-118PF04
650
770
11000
12800
59×10
57.2
52.0

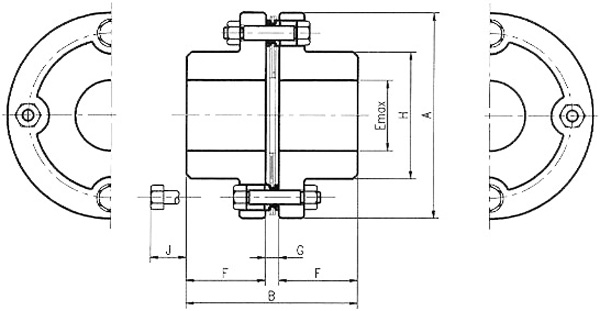

T40系列鋼片式撓性聯軸器外形尺寸
T40系列鋼片式撓性聯軸器

T40系列鋼片式撓性聯軸器
