TJ型電動滾筒產品詳細說明：

TJ型電動滾筒的特點
采用國際標準：TJ型電動滾筒的功率、速度、直徑、筒寬均符合ISO標準和IEC標準，通常配KL型支座可適用于國內外各種皮帶運輸機、料斗提升機等輸送設備。為了方便用戶，我們?cè)O(shè)計了TZ型支座，其安裝尺寸與TD75型皮帶運輸機完全相同。
結構先進：電機采用直接油冷式，冷卻、散熱效果好。采用迷宮式密封，齒輪及軸采用優質合金鋼制造，傳動平穩。前軸及后軸鍍硬鉻，可防銹、防腐蝕并延長了使用壽命。
噪聲低，允許溫升高；TJ型滾筒的電機一般采用B級絕緣，允許的最高溫升為80K。如果用戶有特殊要求，可采用F級或H級絕緣電機，允許溫升分別可達到100K或125K。凡是功率大于或等于11千瓦的電動滾筒，在電機定子繞組中裝有熱保護裝置。TJ型電動滾筒的最高噪聲低于85分貝，一般低于75分貝。
品種規格齊全：TJ型電動滾筒直徑范圍從110至1000毫米，筒寬從250至2000毫米，帶速?gòu)?.06至4.25米/秒，功率從0.1至110千瓦。
重量輕、能耗低：由于結構先進，同種規格的TJ型電動滾筒比TDY75型電動滾筒重量約輕20%。TJ型電動滾筒的電機系我國推薦使用的Y系列電機的派生產品，能耗低。
防護等級高，電動滾筒的防護等級為IP55。

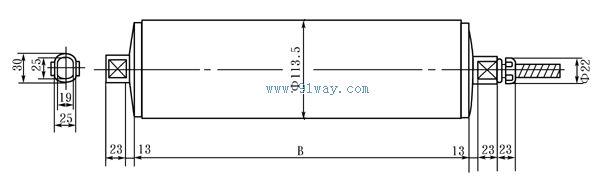

滾筒名義直徑 Ø110mm

功率kw	帶速m/s	最小筒寬B·min/mm	最大筒寬B·max/mm	滾筒重量Kg
				最小筒寬	每增加100mm
0.10	0.15	250	750	9.5	1.5
0.15	0.25
0.225	0.50

A=B+56配KL30型支座

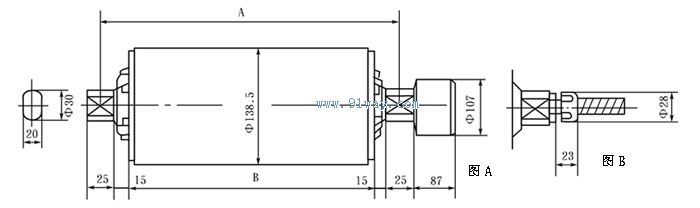

滾筒名義直徑 Ø135mm

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
0.18	0.16	300	950	22.5	2.0
0.25	0.20   0.25
0.37	0.32   0.40   0.50
0.55	0.63   0.80   1.00

A=B+56配KL30型支座

注：圖A為接線盒接線裝置 圖B是軟線接線裝置

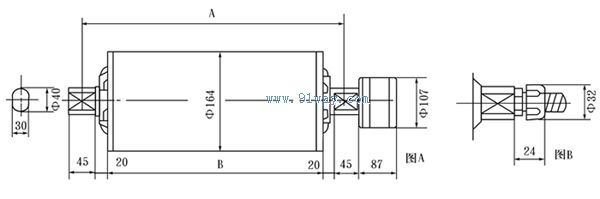

滾筒名義直徑 Ø160mm

功率 kw	帶速 m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
0.11	0.06  0.08  0.10	400	950	32.5	2.5
0.25	0.10  0.13  0.16  0.20 0.25  0.32  0.40  0.50
0.37	0.13  0.16  0.20  0.25 0.32  0.40  0.50  0.63 0.80  1.00
0.75	0.25  0.32  0.40  0.50 0.63  0.80  1.00			35.5
1.10	0.40  0.50  0.63  0.80 1.00  1.25  1.60  2.00

A=B+82配KL40型支座
注：圖A為接線盒接線裝置 圖B是軟線接線裝置

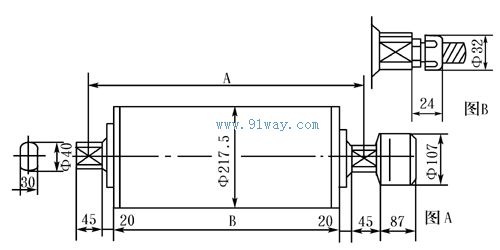

滾筒名義直徑 Ø215mm

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
0.11	0.08  0.10  0.13	400	950	60	4
0.25	0.13  0.16  0.20  0.25  0.32 0.40  0.50  0.63
0.37	0.16  0.20  0.25  0.32  0.40 0.50  0.63  0.80  1.00  1.25
0.75	0.25	500	950	62
	0.32  0.40  0.50  0.63  0.80 1.00  1.25  1.60  2.00  2.50	400	950	60
1.1	0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50	400	950
1.5	0.40  0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50	500	950
2.2	0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50	500	950
3.0	1.00  1.25  1.60  2.00  2.50	500	950	64

A=B+82配KL40型支座
注：圖A為接線盒接線裝置 圖B是軟接線裝置

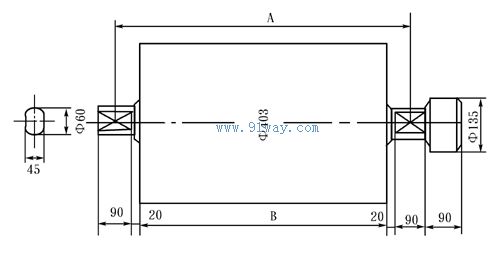

滾筒名義直徑 Ø315mm

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
1.5	0.25  0.32  0.40  0.50 0.63  0.80  1.00  1.25	500	1150	113	7
2.2	0.40  0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50
3.0	0.50  0.63  0.80  1.00  1.25 1.60  2.00  2.50  3.20
4.0	0.80  1.00  1.25  1.60 2.00  2.50  3.20			123
5.5	1.00  1.25  1.60  2.00  2.50 3.20

A=B+102配KL60支座

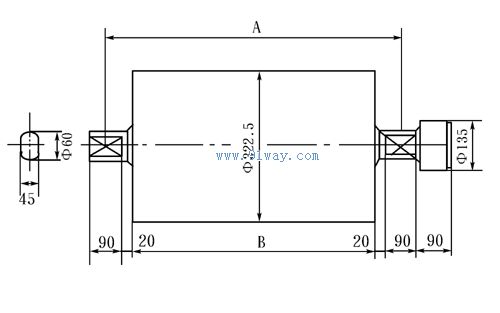

滾筒名義直徑 Ø400mm

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
1.5	0.50  0.63  0.80  1.00  1.25 1.60	500	1150	123	10
2.2	0.80  1.00  1.25  1.60  2.00 2.50  3.20
3.0	1.25  1.60  2.00  2.50 3.20  4.00
4.0	1.25  1.60  2.00  2.50 3.20  4.00			147
5.5	2.00  2.50  3.20  4.00			160

A=B+102配KL60型支座

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
2.2	0.32  0.40  0.50  0.63	600	1150	207	12
3.0	0.50  0.63	700	1150
	0.80  1.00	600	1150
4.0	0.63  0.80  1.00	600	1150
5.5	0.80  1.00  1.25  1.60	600	1150
7.5	1.00  1.25  1.60	700	1150
	2.00  2.50  3.20	600

A=B+112配KL70型支座

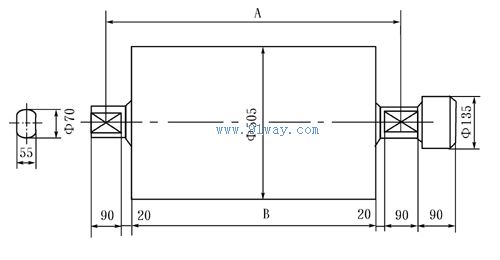

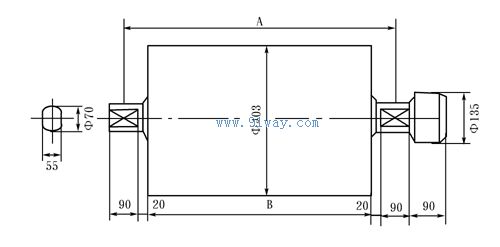

滾筒名義直徑 Ø500mm

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
1.5	0.63  0.80  1.00  1.25  1.60	600	1600	280	14
2.2	0.63  0.80  1.00  1.25  1.60 2.00
3.0	0.80	700	1600
	1.00  1.25  1.60  2.00  2.50	600
4.0	1.00  1.25  1.60  2.00  2.50 3.20	600	1600
5.5	1.25  1.60  2.00  2.50  3.20	600	1600
7.5	2.00	700	1600
	2.50  3.20	600

A=B+112配KL70型支座

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
4.0	0.50  0.63  0.80	750	1600	450	15
5.5	0.50  0.63  0.80	750	1600
5.5	1.00	650	1600
7.5	0.63  0.80	850	1600
	1.00  1.25  1.60	750	1600
11	1.00  1.25  1.60  2.00  2.50  3.20	750	1600
15	1.25  1.60  2.00  2.50  3.20	850	1600
18.5	1.60  2.00  2.50  3.20	850	1600

A=B+112配KL85型支座

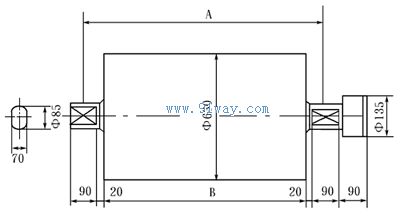

滾筒名義直徑 Ø630mm

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
3.0	0.63  0.80  1.00	750	1600	450	28
	1.25	650
4.0	0.63  0.80  1.00	750	1600
	1.25  1.60  2.00	650
5.5	0.63  0.80  1.00	750	1600
	1.25  1.60  2.00  2.50  3.20	650
7.5	0.80  1.00	850	1600
	1.25  1.60  2.00	750	1600
	2.50  3.20	650	1600
11	1.25  1.60  2.00  2.50  3.20  4.00	750	1600
15	1.60  2.00  2.50  3.20  4.00	850	1600
18.5	2.00  2.50  3.20	850	1600

A=B+112配KL85型支座

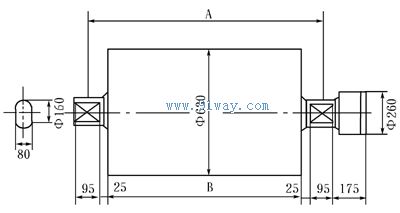

功率kw	帶速m/s	最小筒寬B·min mm	最大筒寬 B·max mm	滾筒重量Kg
				最小筒寬	每增加100mm
11	0.80  1.00	950	1600	680	30
15	0.80  1.00  1.25
18．5	0.80  1.00  1.25  1.60  2.00
22	1.00  1.25  1.60  2.00  2.50  3.20
30	1.25  1.60  2.00  2.50  3.20
37	1.60  2.00  2.50  3.20
45	2.00  2.50  3.20	1000	1600

A=B+132配KL100型支座
