 產品名稱： ML型梅花形彈性聯軸器
型號規格： ML型梅花形彈性聯軸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 彈性聯軸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：

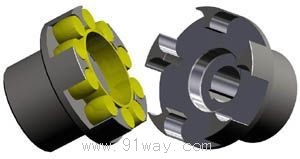

（點擊小圖查看大圖）
ML型梅花形彈性聯軸器產品詳細說明：

ML型梅花形彈性聯軸器GB5272-85

簡介：
ML型梅花形彈性聯軸器已列為國家標準GB5272-85適用于各種機械聯接兩同心軸的轉動，具有較大的補償兩軸相對偏移、緩沖、減震、耐油、耐空氣老化、耐磨等性能，結構合理、維修方便、零件數量少、適應性強、使用壽命長等特點。工作溫度為-35～+80℃，短時工作溫度可達100℃，傳遞公稱扭矩為16～25000N.m。
中間彈性件可根據使用要求選用各種硬度的聚氨脂橡膠、鑄型尼龍彈性體等材料。半聯軸器采用精密鑄造，鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型。
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽的型式和尺寸按國家標準GB3852-83《聯軸器軸柱和鍵槽型式及尺寸》的規定加工。
本標準聯軸器，我公司已批量生產。保證質量、價格合理，為滿足各種機械產品的更新改造和引進設備備件需要，我公司可按國家標準提供品種和規格齊全的梅花型彈性聯軸器。

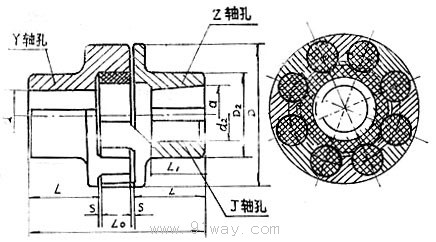

結構圖：

ML型梅花形彈性聯軸器外形尺寸

ML型梅花形彈性聯軸器基本參數和主要尺寸

型號 公稱扭矩 Tn (N.M) 許用轉速n (r/min) 軸孔直徑 d1 d2 dz 軸孔長度 L0 D D1 彈性件 型號 轉動慣量I (Kg.m2 ) 質量 m Kg
彈性硬件(HA)
a b c 鐵 鋼 Y型 Z、J型
≥75 ≥85 ≥94 L L1
ML1 16 25 45 11500 15300 12 14 32 27 80 50 40
MT1 -a -b -c
 0.014 0.66
16 18 19 42 30 100
20 22 24 52 38 120
ML2 63 100 200 8200 109 20 22 24 52 38 127 70 50
MT2 -a -b -c
 0.075 1.55
25 28 62 44 147
30 32 82 60 187
ML3 90 140 280 6700 9000 22 24 52 38 128 85 60
MT3 -a -b -c
 0.178 2.5
25 28 62 44 148
30 32 35 38 82 60 188
ML4 140 250 400 5500 7300 25 28 62 44 151 105 65
MT4 -a -b -c
 0.412 4.3
30 32 82 60 191
35 38
40 42 112 84 251
ML5 250 400 710 4600 6100 30 32 35 38 82 60 197 125 75
MT5 -a -b -c
 0.73 6.2
40 42 45 48 112 84 257
ML6 400 630 1120 4000 5300 35*38* 82 60 203 145 85
MT6 -a -b -c
 1.85 8.6
40*42* 112 107 263
45 48 50 55
ML7 710 1120 2240 3400 4500 45*48*50*55* 112 84 265 170 100
MT7 -a -b -c
 3.88 14.0
60 63 65 142 107 325
ML8 1120 1800 3550 2900 3800 50*55* 112 84 272 200 120
MT8 -a -b -c
 9.22 25.7
60 63 65 142 107 332
70 71 75
ML9 1800 2800 5600 2500 3300 60*63*65* 142 107 334 320 150
MT9 -a -b -c
 18.95 41.0
70 71 75
80 85 90 95 172 132 394
ML10 2800 4500 9000 2200 2900 70*71*75* 142 107 344 260 180
MT10 -a -b -c
 39.68 59.0
80 85*90 95 172 132 404
100 110 212 167 484
ML11 4000 6300 12500 1900 2500 80*85*90*95* 172 132 411 300 200
MT11 -a -b -c
 73.43 87.0
100 110 120 212 167 491
ML12 7100 11200 20000 1600 2100 90*95* 172 132 417 360 215
MT12 -a -b -c
 178.45 140
100*110*120*125* 212 167 497
130 252 202 577
ML13 8000 12500 25000 1400 1900 100*110*120*125* 212 167 497 400 225
MT13 -a -b -c
 208.75 160
130*140* 252 202 577
