TGL型鼓形齒式聯軸器產品詳細說明：

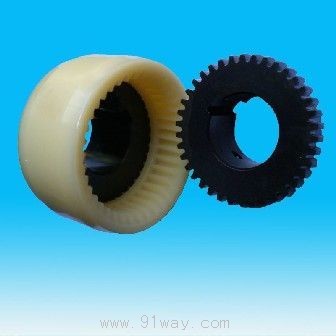

TGL型鼓形齒式聯軸器

結構特點：
具有較高的緩沖減振性能，并有較大幅度的軸向、角向、徑向位移偏差的補償能力。
由于工程塑料與金屬件的配合，具有良好的自潤滑性能，是十分理想的近似萬向彈性聯軸器。
外殼模具成型簡化了加工工藝，成本低。使用環境溫度-20ºC+80ºC。
裝配維修特別簡單。廣泛用于各種液壓泵、潤滑泵、氣動泵、壓縮機，紡織機等機械上。
本聯軸器外殼可制成鋼件（B型或C型），以傳遞更大的扭矩。

標記方法： 選用B型TGL6鼓形齒式聯軸器
主動端：J1型軸孔，A型鍵槽 d=22, L=38
從動端：J1型軸孔，A型鍵槽 d=32, L=60
聯軸器TGL6B J122×38/J132×60
如選用TGL6A型聯軸器“A”可不標注

注意：
設計選型時，要作扭矩的計算，并考慮轉矩變化，起動頻繁，環境條件、合理的選擇工況系數。
灰塵較大的場地，用C型結構較好。
裝配時勿將雜物留在腔內。
裝配好后，內齒圈應能用手自由滑動。
小規格可采用螺釘擰緊。

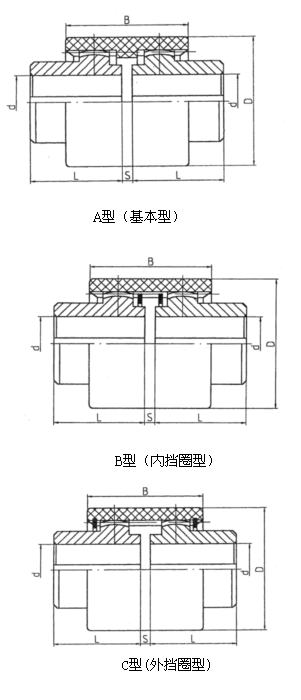

TGL鼓形齒聯軸器基本參數及主要尺寸

型 號	主 要 尺 寸					軸孔直徑	軸孔長度	公稱扭矩	許用轉速	轉動慣量		重 量		許用補償量
	D		B		S	d	L	N.m	rpm	Kg.m2		kg		徑向	軸向	角向
	A、B型	C型	A、B型	C型		mm				A、B型	C型	A、B型	C型
														mm		(℃)
TGL1	40	-	38	-	4	6、7	16	10	10000	0.00003	-	0.20	-	0.3	±1	±1
						8、9	20
						10、11	22
						12、14	27
TGL2	48	-	38	-	4	8、9	20	16	9000	0.00006	-	0.278	-	0.3	±1	±1
						10 11	22
						12、14	27
						16、18、19	30
TGL3	56	58	42	52	4	10、11	22	31.5	8500	0.00012	0.00015	0.482	0.533	0.4	±1	±1
						12、14	27
						16、18、19	30
						20、22、24	38
TGL4	66	70	46	56	4	12、14	27	45	8000	0.00033	0.0004	0.815	0.869	0.4	±1	±1
						16、18、19	30
						20、22、24	38
						25、28	44
TGL5	75	85	48	58	4	14	27	63	7500	0.00072	0.00088	1.39	1.52	0.4	±1	±1
						16、18、19	30
						20、22、24	38
						2528	44
						30、32	60
TGL6	82	90	48	58	4	16、18、19	30	80	6700	0.0012	0.0015	2.02	2.15	0.4	±1	±1
						20、22、24	38
						25、28	44
						30、32、35、38	60
TGL7	92	100	50	60	4	20、22、24	38	100	6000	0.0024	0.0027	3.01	3.14	0.4	±1	±1
						25、28	44
						30、32、38、35	60
						40、42	84
TGL8	100	100	50	60	4	22、24	38	140	5600	0.0037	0.0039	4.06	4.18	0.4	±1	±1
						25、28	44
						30、32、35、38	60
						40、42、45、48	84
TGL9	140	140	72	85	4	25、28	44	355	4000	0.0155	0.0166	8.25	8.51	0.6	±1	±1
						30、32、35、38	60
						40、42、45、48、50、55、56	84
						60、63、65、70	107
TGL10	175	175	95	95	6	30、32、35、38	60	710	3150	0.052	0.0535	16.92	17.10	0.7	±1	±1
						40、42、45、48、50、55、56	84
						60、63、65、70、71、75	107
						80、85	132
TG11	210	210	102	102	8	40、42、45、48、50、55、56	84	1250	3000	0.1624	165	34.26	34.56	0.8	±1	±1
						60、63、65、70、71、75	107
						80、85、90、95	132
						100、110	167
TGL12	270	270	135	135	10	50、55、56	84	2500	2120	0.4674	0.4731	66.42	66.86	1.1	±1	±1
						60、63、65、70、71、75	107
						80、85、90、95	132
						100、110、120、125	167

TGL型鼓形齒式聯軸器
