產品名稱：

LT型彈性套柱銷聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 柱銷聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LT型彈性套柱銷聯軸器產品詳細說明：

簡介：

LT型彈性套柱銷聯軸器為國家標準GB4323-84適用于聯接兩同軸線的傳動軸系：具有一定補償兩軸相對偏移和一般減震性能、工作溫度為-20～+70℃，傳遞公稱扭矩為6.31～16000N.m。

彈性套柱銷聯軸器，具有減震、耐磨等性能，結構合理，維修方便，零件數量少，適用性強等特點�？捎糜谡崔D(zhuǎn)變化多、變載荷、起動頻繁的高速轉動。多年來，已被各種機械聯接所采用。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。
半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ。軸孔和鍵槽采用拉制成型。彈性套采用合成橡膠、聚胺脂橡膠制成。

本標準聯軸器，已批量生產。保證質量，價格合理，供用戶廣泛采用。并可根據用戶需要接受非標準訂貨。

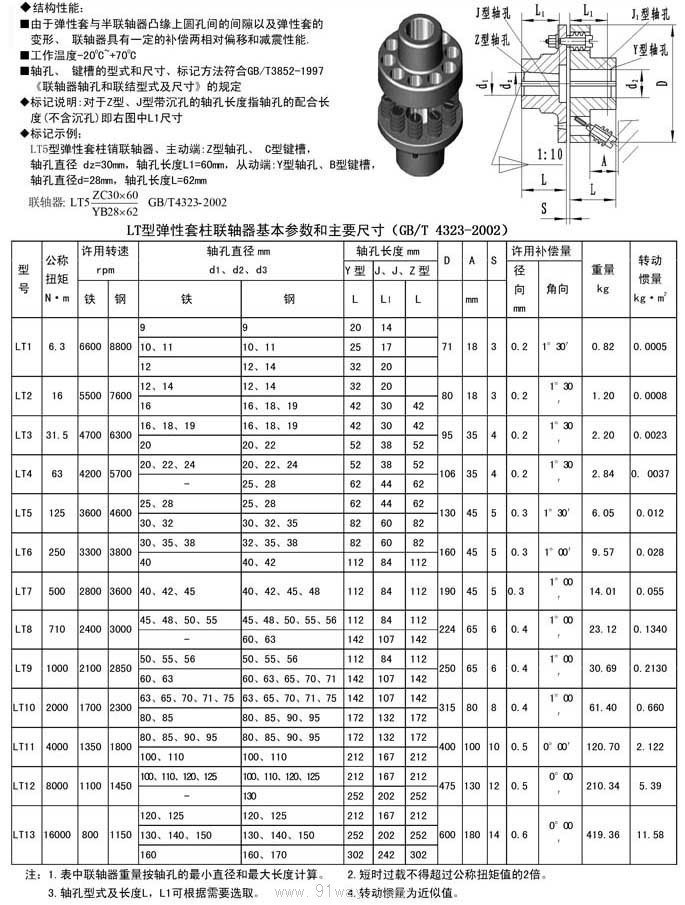

LT型彈性套柱銷聯軸器結構圖：

LT型彈性套柱銷聯軸器基本參數和主要尺寸

型號	公稱扭矩 Tn (N.M)	許用轉速n (r/min)		軸孔直徑d1 d2 dz		軸孔長度			D	A	S	質量 m Kg	轉動慣量I (Kg.m2 )
						Y型	J、J1、Z型
		鐵	鋼	鐵	鋼	L	L1	L
TL1	6.3	6600	8800	9	9	20	14	-	71	18	3	1.16	0.0004
				10 11	10 11	25	17
				12	12 14	32	20
TL2	16	5500	7600	12 14	12 14			42				1.64	0.001
				16	16 18 19	42	30		80
TL3	31.5	4700	6300	16 18 19	16 18 19	42	30	42		35	4	1.9	0.002
				20	20 22	52	38	52	95
TL4	63	4200	5700	20 22 24	20 22 24				106			2.3	0.004
					25 28	62	44	62
TL5	125	3600	4600	25 28	25 28	62	44	62	130	45	5	8.36	0.011
				30 32	30 32 35	82	60	82
TL6	250	3300	3800	32 35 38	32 35 38
				40	40 42	112	84	112	160			10.36	0.026
TL7	500	2800	3600	40 42	40 42
				45	45 48
TL8	710	2400	3000	45 48 50	45 48 50				190			15.6	0.06
				55	55 56
									224	65	6	25.4	0.13
					60 63	142	107	142
TL9	1000	2100	2850	50 55 56	50 55 56	112	84	112	250	65		30.9	0.20
				60 63	60 63 65	142	107	142
					70 71
TL10	2000	1700	2300	63 65 70	63 65 70				315	80	8	65.9	0.64
				71 75	71 75
				80 85	80 85	172	132	172
					90 95
TL11	4000	1350	1800	80 85 90 95	80 85 90 95				400	100	10	122.6	2.06
				100 110	100 110	212	167	212
TL12	8000	1100	1450	100 110	100 110				475	130	12	218.4	5.00
				120 125	120 125
					130	252	202	252
TL13	16000	800	1150	120 125	120 125	212	167	212	600	180	14	425.8	16.00
				130 140 150	130 140 150	252	202	252
				160	160 170	302	242	302

LT型彈性套柱銷聯軸器（示意圖）
