產品名稱：

JM型彈性膜片聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 膜片聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

JM型彈性膜片聯軸器產品詳細說明：

JM型彈性膜片聯軸器主要尺寸及基本參數

型號	公稱轉矩 N．m	瞬時最大轉矩 N．m	最大轉速 r/min	軸孔直徑 d1、d2	軸孔長度mm			D mm	A mm	重量 mm	轉動 慣量 kg?m2
					J1型	Y型	L （推薦）
					L	L
JM1	40	63	10700	14	27	32	35	80	8?0.2	0.9	0.0005
				16、18、19	30	42
				20、22、24	38	52
				25、28	44	62
JM2	63	100	9300	20、22、24	38	52	40	92		1.4	0.0011
				25、28	44	62
				30、32、35、38	60	82
JM3	100	200	8400	25、28	44	62	45	102		2.1	0.002
				30、32、35、38	60	82
				40、42、45	84	112
JM4	250	400	6700	30、32、35、38	60	82	55	128	11?0.3	4.2	0.006
				40、42、45、48、50、55	84	112
JM5	500	800	5900	35、38	60	82	65	145		6.4	0.012
				40、42、45、48、50、55、56	84	112
				60、63、65	107	142
JM6	800	1250	5100	40、42、45、48、50、55、56	84	112	75	168	14?0.3	9.6	0.024
				60、63、65、70、71、75	107	142
JM7	1000	2000	4750	45、48、50、55、56	84	112	80	180	15?0.4	12.5	0.0365
				60、63、65、70、71、75	107	142
				80	132	172
JM8	1600	3150	4300	50、55、56	84	112		200		15.5	0.057
				60、63、65、70、71、75	107	142
				80、85	132	172
JM9	2500	4000	4200	55、56	84	112		205	20?0.4	16.5	0.065
				60、63、65、70、71、75	107	142
				80、85	132	172
JM10	3150	5000	4000	55、56	84	112	90	215		19.5	0.083
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JM11	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	23?0.5	25	0.131
				80、85、90、95	132	172
JM12	5000	8000	3400	60、63、65、70、71、75	107	142		250		30	0.174
				80、85、90、95	132	172
				100	167	212
JM13	6300	10000	3200	63、65、70、71、75	107	142	110	210		36	0.239
				80、85、90、95	132	172
				100、110	167	212
JM14	8000	12500	2850	65、70、71、75	107	142	115	300	27?0.6	45	0.38
				80、85、90、95	132	172
				100、110	167	212
JM15	10000	16000	2700	70、71、75	107	142	125	320		55	0.5
				80、85、90、95	132	172
				100、110、120、125	167	212

注：
（1）重量按最大孔徑計算，為近似重量，只作參考。
（2）JM型彈性膜片聯軸器單邊聯軸節可以加工成各種孔型，也可以作成Z1型脹套聯結、Z7B型脹套聯結、Z10型脹套聯結、錐套聯結等多種聯結形式。具體尺寸及參數要求請與我司技術部門或銷售工程師聯系商定。

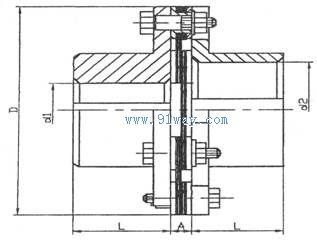

JM型彈性膜片聯軸器（示意圖）
