SWC-WF型無伸縮法蘭型整體叉頭十字軸式萬向聯軸器產品詳細說明：

SWC-WF型無伸縮法蘭式萬向聯軸器（JB5513-91）
主要適用于軋制機械、起重運輸機械以及其它重型機械，聯接兩個不同軸線的傳動軸系。SWP型回轉直徑為160-
640mm，公稱轉矩為16-1250KN.m，軸線折角A-F型≤10°，G型≤5°；SWC型回轉直徑為100-620mm，公稱轉矩為
1.25-1000KN.m，軸線折角為15°-25°。

SWC-WF型無伸縮法蘭式萬向聯軸器（JB5513-91）

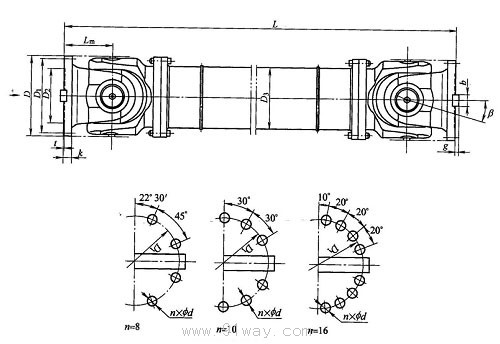

WF型十字軸式萬向聯軸器基本參數和主要尺寸 　mm

型號	回轉直徑 D	公稱轉矩 Tn /N.m	疲勞轉矩 Tf kN.m	軸線折角 β	尺寸			轉動慣量I kg· m2		重量G kg
					Lmin	D3	Lm	Lmin	每增長 100 mm	Lmin	每增長 100 mm
SWC180WF	180	12.5	6.3	≤25	560	114	110	0.248	0.0070	58	2.8
SWC225WF	225	40	20	≤15	610	152	120	0.636	0.0234	93	4.9
SWC250WF	250	63	31.5	≤15	715	168	140	1.352	0.0277	143	5.3
SWC285WF	285	90	45	≤15	810	194	160	2.664	0.0510	220	6.3
SWC315WF	315	125	63	≤15	915	219	180	4.469	0.0795	300	8.0
SWC350WF	350	180	90	≤15	980	267	194	7.388	0.2219	412	15.0
SWC390WF	390	250	125	≤15	1100	267	215	13.184	0.2219	588	15.0
SWC440WF	440	355	180	≤15	1290	325	260	23.25	0.4744	880	21.7
SWC490WF	490	500	250	≤15	1360	325	270	40.75	0.4744	1173	21.7
SWC550WF	550	710	355	≤15	1510	426	305	68.48	1.3570	1663	34.0
SWC620WF	620	1000	500	≤15	1690	426	340	127.53	1.3570	2332	34.0
