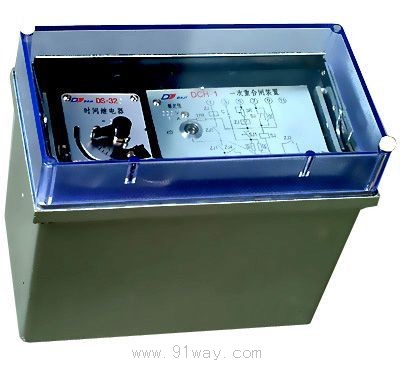

1 用途
DCH-1A型一次重合閘裝置(以下簡稱裝置)用于輸電線路上實現三相一次重合閘的接線中，作為其中的主要組成部分。

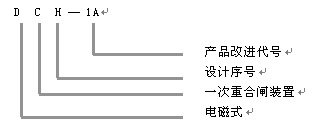

2 型號含義


3 原理和結構
3.1 裝置由一臺DS-32C型時間繼電器(作為時間元件)、一臺DZK-226型快速中間繼電器(作為中間元件)及若干電阻、電容元件組成。
3.2 裝置采用嵌入式插拔結構，同一機芯可適用于一般嵌入式A32K，見圖2。繼電器直接安裝在插件中的金屬底板上，電阻、電容器先被固定在絕緣安裝板上，再將安裝板固定在插件中的金屬底板上。插件裝在一個有透明塑料蓋子的金屬外殼內。采用嵌入式插拔結構，不但美觀大方，而且有利于用戶調整和維護。

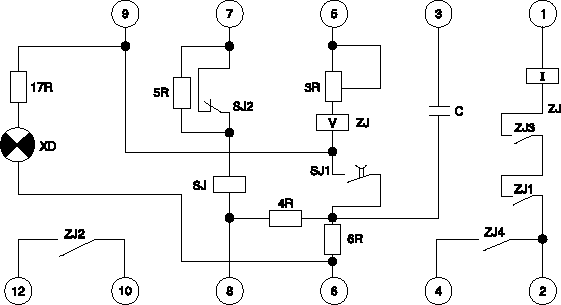

3.3 裝置的端子圖及內部線圖內圖1。

圖1 DCH-1A一次重合閘裝置內部接線圖(背視)

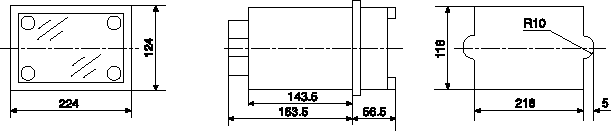

圖2 DCH-1A型一次重合閘裝置外形及安裝尺寸圖

4 主要技術數據
4.1 額定電壓：直流110V、220V。
4.2 額定電流(中間原件ZJ的保持電流):0.25A、0.5A、lA、2.5A。
4.3 繼電器的絕緣強度應耐受交流50Hz，2kY歷時1min的耐壓試驗而無擊穿或閃絡現象。

5 訂貨須知
5.1 裝置的型號及名稱。
5.2 額定電壓及額定電流。
5.3 裝置的數量。
