首頁 您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 鏈條聯軸器 → GL型滾子鏈聯軸器
分欄標簽
 產品名稱： GL型滾子鏈聯軸器
型號規格： GL型滾子鏈聯軸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 鏈條聯軸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
GL型滾子鏈聯軸器產品詳細說明：

GL型滾子鏈聯軸器的基本尺寸和參數

型號 公稱轉矩Tn N.m 許用轉速 r/min 軸孔直徑 d 軸孔長度 L 鏈號 鏈條節距 P 齒數 Z D S D1 重量 kg 許用位移量
徑向y 軸向x 角向a
GL1 40 1400 16-20 38-52 06B 9.525 14 51.06 4.9 35 0.4 0.19 1.4 1°
GL2 63 1250 19-24 38-52 06B 9.525 16 57.08 4.9 38 0.7 0.19 1.4 1°
GL3 100 1000 20-25 38-62 08B 12.7 14 68.88 6.7 40 1.1 0.25 1.9 1°
GL4 160 1000 24-32 44-82 08B 12.7 16 76.91 6.7 50 1.8 0.25 1.9 1°
GL5 250 800 28-40 60-112 10A 15.875 16 94.46 9.2 60 3.2 0.32 2.3 1°
GL6 400 630 32-50 60-112 10A 15.875 20 116.57 9.2 70 5.0 0.32 2.3 1°
GL7 630 630 40-60 84-142 12A 19.05 18 127.78 10.9 85 7.4 0.38 2.8 1°
GL8 1000 500 45-70 84-142 16A 25.4 16 154.33 14.3 110 11 0.5 3.8 1°
GL9 1600 400 50-75 84-172 16A 25.4 20 186.50 14.3 120 20 0.5 3.8 1°
GL10 2500 315 60-90 107-172 20A 31.75 18 213.02 17.8 140 26 0.63 4.7 1°
GL11 4000 250 75-100 107-212 24A 38.1 16 231.49 21.5 160 39 0.76 5.7 1°
GL12 6300 250 85-120 132-212 28A 44.45 16 270.08 24.9 170 59 0.88 6.6 1°
GL13 10000 200 100-140 167-252 32A 50.8 18 340.80 28.6 200 86 1.0 7.6 1°
GL14 16000 200 120-160 167-302 32A 50.8 22 405.22 28.6 220 150 1.0 7.6 1°
GL15 25000 200 140-190 202-352 40A 63.5 20 466.25 35.5 280 234 1.27 9.5 1°

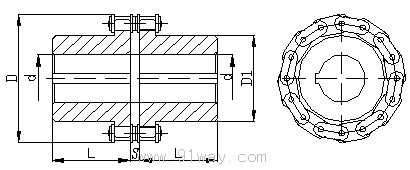

GL型滾子鏈聯軸器外形尺寸

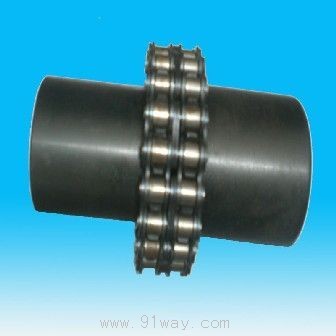

GL型滾子鏈聯軸器

GL型滾子鏈聯軸器
