DL-30系列電流繼電器產品詳細說明：

1 用途
DL-30系列電流繼電器，用于電機、變壓器和輸電線的過負荷和短路保護線路中，作為起動元件。

2 結構和原理：
2.1 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。
2.2 繼電器名牌的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。
2.3 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。
2.4 繼電器有AllK，AllH，A11Q三種結構見《附錄》Ⅱ。

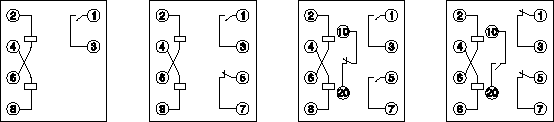

2.5 繼電器的內部接線圖見圖1。
2.6 繼電器的重量：約0.6kg。

DL-31

DL-32

DL-33

DL-34

圖1 DL-30系列電流繼電器內部接線圖(背視)

3 DL-30系列電流繼電器技術數據
3.1 觸點的數量，見表1。

型 號	觸 點 數 量
	動 合	動 斷
DL-31	1
DL-32	1	1
DL-33	2	1
DL-34	1	2

3.2 按整定值的范圍來分：每整定值的動作誤差不大于±6％，見表2。

型 號	最大整定 電流(A)	額定電流(A)		長期允許電流(A)		電流整定 范圍(A)	動作電流(A)
		線圈串聯	線圈并聯	線圈串聯	線圈并聯		線圈串聯	線圈并聯
<	0.0064					只有一點刻度	0.0032	0.0064
<	0.01	0.02	0.04	0.02	0.04	0.0025～0.01	0.0025～0.005	0.005～0.01
<	0.05	0.08	0.16	0.08	0.16	0.0125～0.05	0.0125～0.025	0．025～0．05
DL-31	0.2	0.3	0.6	0.3	0.6	0.05～0.2	0.05～0.1	0.1～0.2
<	0.6	1	2	l	2	0.15～0.6	0.15～0.3	0.3～0.6
	2	3	6	4	8	0.5～2	0.5～1	1～2
DL-32	6	6	12	6	12	1.5～6	1.5～3	3～6
	10	10	20	10	20	2.5～10	2.5～5	5～10
DL-33	15	10	20	15	30	3.75～15	3.75～7.5	7.5～15
	20	10	20	15	30	5～20	5～10	10～20
	50	15	30	20	40	12．5～50	12.5～25	25～50
	100	15	30	20	40	25～100	25～50	50～100
DL-34	200	15	30	20	40	50～200	50～100	100～200

3.3 繼電器刻度極限誤差不大于6%。
3.4 動作值的變差不大于6%。
3.5 對于DL-31、32、33、34電流繼電器的返回系數不大于0.8，最大整定電流為200A的不大于0.7。
3.6 動作時間
3.6.1 在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值時間不大于0.04s。
3.7 過電流能力：線圈串聯，從整定值均勻地上升至表3中所列的最大電流時，繼電器不應有使
得動合觸點不工作的振動。經五次后，繼電器仍能滿足本技術條件的要求。
3.8 過電流：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
3.9 當無外來的碰撞和振動時，繼電器的各整定(第一點除外)位置上的工作電流為0.6整定值時，其動斷觸點應可靠地閉合電路。 '
3.10 在動作和返回電流下：繼電器的可動系統不應當停滯在中間位置。
3.11 當周圍空氣的相對濕度不大于85％，繼電器的電路對外殼(外殼上的非導電金屬部分)的絕
緣電阻，用500V兆歐表測量應當不小于300MF2。
3.12 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷
時1min的試驗。
3.13 觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負
荷的直流電路(時間常數不大于5×10-3s)中為50W，在交流電路中為250VA。
3.14 功率消耗
在最小整定值處，繼電器的線圈所消耗的功率不超過表4的數據。
3.15 當周圍介質度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而線圈的溫升不大于60'K。
3.16 壽命：繼電器電壽命500次，機械壽命為5000次。

型 號		最大整定電流(A)		最大試驗電流(A)
DL-31 DL-32 DL-33 Dl-34		0.0049		0.025
		0.0064		0.032
		0.01		0.05
		0.05		0.25
		0.2		1
		0.6		3
		2		10
		6		30
		10		50
		15		75
		20		100
		50		200
		100		200
		200		200
系 列	最大整定值		最小整定值		最小整定值時的功效消耗(VA)
DL-30	0.0064		0．0064(只有一點刻度)
	0.01		0.0025		0.4
	0.05		0.0125		0.4
	0.2		0.05		0.55
	0.6		0.15		0.55
	2		0.5		0.55
	6		1.5		0.55
	10		2.5		0.8
	15		3.75		0.8
	20		5		0.8
	50		12.5		6
	100		25		20
	200		50

4 使用和維護
4.1 繼電器使用，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動牌軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
4.2 繼電器在重新調整時，必須保證：
4.2.1 可動系統的軸向活動量在0.15～0.3mm之間。
4.2.2 動片與磁極間的報氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
4.2.3 具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
4.2.4 當指針由第一刻度值旋向最終刻度值時，游絲各圈不相磁。
4.2.5 繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。
4.2.6 靜觸點和限制片之間的距離應不大于0.3mm。
4.2.7 在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，最大整定值的調整，主要是改變動片和磁板間的氣隙等。
4.2.8 不宜潤滑繼電器軸和軸承。
4.2.9 不允許用砂紙或其它粗造料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。

5 訂貨須知
5.1 產品型號、名稱。
5.2 最大整定值(電流或電壓)。
5.3 訂貨數量。
