DZB-10B系列保持中間繼電器產品詳細說明：

DZB-10B系列中間繼電器用途

DZB-10B系列中間繼電器，具有自保持繞組，用于直流操作的繼電保護回路中，以增加觸點數量和容量，并提高觸點工作的可靠性。DZB-11B、12B、13B為電壓啟動電流保持的中間繼電器；DZB-14B為電流啟動電壓保持的中間繼電器；DZB-15B為電壓或電流啟動，電流或電壓保持的中間繼電器。

2 DZB-10B系列保持中間繼電器 工作原理和結構

2.1 繼電器為電磁式繼電器，當電壓或電流加在工作繞組上時，銜鐵向閉合位置運動，動合觸點閉合，動斷觸點斷開。由于繼電器動作后，接通保持繞組的電路，工作繞組失電，繼電器不會釋放，只有當保持繞組失電后，銜鐵在接觸片的壓力下才會返回到原始狀態，動合觸點斷開，動斷觸點閉合。
2.2 繼電器有兩種結構：
2.2.1 凸出式插拔結構。采用阿繼JK-1型殼體，其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.2.2 嵌入式插拔結構（型號中帶/Q）。采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。
2.2.3 若需要將板后接線方式改為板前接線方式，應加板前接線座與中框，見《附錄》Ⅱ。圖2 嵌入式內部接線圖

DZB-11B DZB-12B DZB-13B



DZB-14B DZB-15B

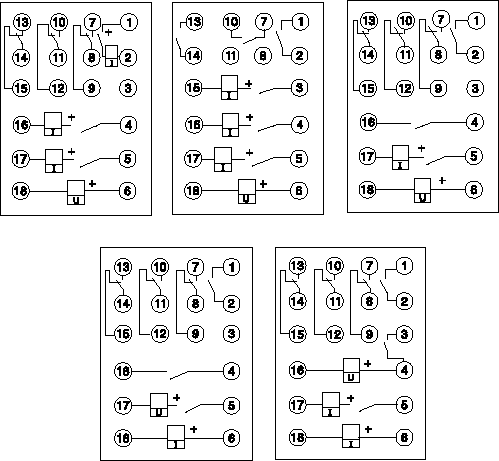

圖1 凸出式內部接線圖

DZB-11B/Q DZB-12B/Q DZB-13B/Q

DZB-14B/Q DZB-15B/Q

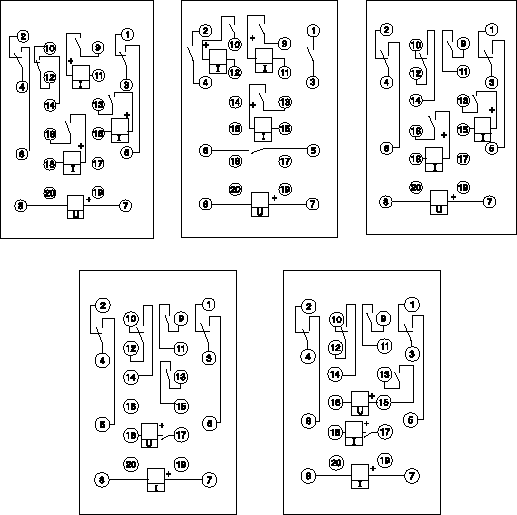

圖2 嵌入式內部接線圖

3 型號規格：（見表1）

型 號	額 定 值		保持繞組類型和數量		觸點形式及數量(付)
	工作繞組	保持繞組	電流	電壓	動合	轉換
DZB-11B	24，48，110， 220V	0.5，1，2， 4，8A	3	-	3	3
DZB-12B			3	-	6	-
DZB-13B			1	-	3	3
DZB-14B	0.25，0.5，1，2， 2，4，8A	24，48，110， 220	-	1	3	3
DZB-15B			-	1	3	3
	24，48，110，220V	0.25，0.5，1，2，4，8A	1	-

4 DZB-10B系列中間繼電器技術數據
4.1 動作值：電壓型為額定電壓值的30%-70%；電流型為不大于額定電壓值的80%。
4.2 保持值：具有電流保持繞組的繼電器，保持電流不大于額定保持電流的80%；具有電壓保持繞組的繼電器，保持電壓不大于額定保持電流的70%。
4.3 返回值：不小于額定值的3%。
4.4 動作時間：輸入激勵量為額定值時，不大于0.045s。
4.5 返回時間：再斷開繞組后，不大于0.06s。
4.6 功率消耗：在額定值時不大于下表中的額定值。(見表2)

型號	功率消耗（W）
	電壓工作繞組	電流工作繞組	電壓保持繞組	電流保持繞組
DZB-11B、12B	7	-	-	4
DZB-13B	5.5	-	-	4
DZB-14B	-	7	7	-
DZB-15B	7	-	-	4
	-	7	7	-

4.7 觸點斷開容量：在電壓不超過250V，電流不大于1A的直流有感負荷電路（時間常數為5H10-3S）中，斷開容量為50W；在電壓不超過250V，電流不大于3A的交流電路（功率因數為0.4）中，斷開容量為250VA。
4.8 觸點長期允許通過電流為5A。
4.9 介質強度：繼電器導電部分與非導電部分之間，以及線圈電路與觸點電路之間，能耐受交流50HZ，電壓2kV，歷時1min試驗無擊穿和閃絡現象。
4.10 繼電器重量：約為0.7Kg。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 工作繞組與保持繞組的額定值；
5.3 訂貨數量。
