DZ-100系列中間繼電器產品詳細說明：

DZ-100系列中間繼電器用途

該繼電器使用于各種自動化線路中，以擴大被控的電路，應用這種繼電器的線路，其供電電源為直流電，電壓不超過110V。

2 動作原理及結構特點
2.1 動作原理
當在繼電器的線圈加以直流電壓時，線圈中有電流通過因而使鐵心磁化將動片吸住，接觸片被動片的另一端所推動使動合觸點閉合，使動斷觸點斷開。
當線圈斷電時，磁力消失，而動片受接觸系統的壓力而回到原來位置。
2.2 結構特點
本繼電器為電磁式快速動作之中間繼電器，繼電器由鐵芯，磁軛板，動片，線圈及觸點系統等四部分所組成。
繼電器采用插入式結構，插座內有片狀彈簧以保證可靠的接觸，使用時將繼電器插入插座上。為了防止震動引起繼電器滑出插座外面，因此繼電器與插座之間裝有彈簧環，如系固定安裝也可以不用插座，直接將接線焊與繼電器的底板上。
繼電器具有透明塑料制成的外殼，以便觀察繼電器的動作情況。
繼電器的內部接示于圖1。

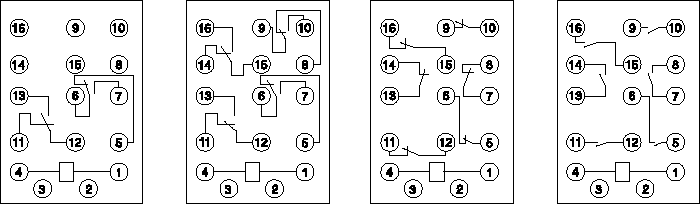

圖1 內部接線圖（背視） 依此為 DZ-122 DZ-144 DZ-106 DZ-160

3 DZ-100系列中間繼電器技術數據
3.1 繼電器基本參數及線圈阻值表1。

型 號	觸點數			額定電壓（V）	電阻（V ）
	動合	動斷	轉換
DZ-122 DZ-144 DZ-160 DZ-106	6	6	2 4	6,12 24 48 110	52K 正負5.2,185K 正負18.5 700K正負70 2500K 正負225 150 15000K 正負2250

3.2 繼電器在80%之額定電壓下應可靠地動作。
3.3 繼電器在額定電壓的動作時間不大于0.01s。
3.4 在長期的額定電壓下，線圈的功率消耗應不大于1W。
3.5 繼電器的線圈能長期耐受110%的額定電壓。
3.6 繼電器的介質強度：繞組對磁軛板應能耐受交流50Hz電壓500V歷時1min應無擊穿或閃絡現象。
3.7 觸點容量與壽命：直流100V，0.3A電阻負載100萬次。
3.8 繼電器的外形及安裝尺寸間圖2。

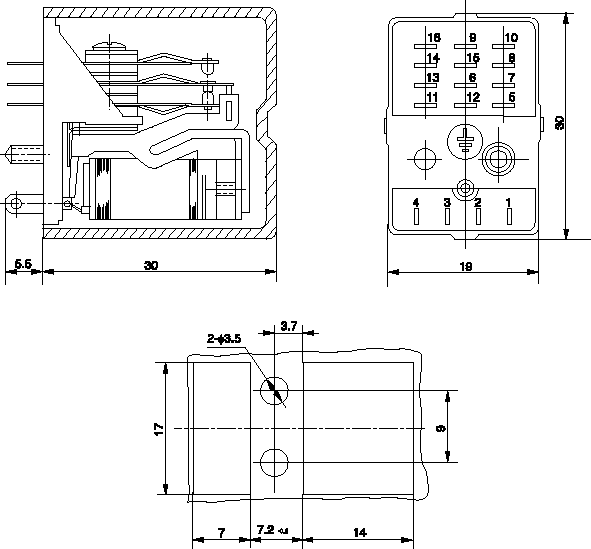

圖2 DZ-100系列中間繼電器外形及安裝尺寸

4 訂貨須知
訂貨時應注明
4.1 繼電器的型號及名稱。
4.2 繼電器的數量及交貨日期。
4.3 繼電器的線圈電壓。
