CHQ電動防爆蝶閥產品詳細說明：

CHQ電動防爆蝶閥是由蝶閥與CHQ系列電動防爆執行機構配套，輸入控制信號（4~20mA或1~5VDC）及單相電源即可控制運轉，電動蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，電動蝶閥特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

一、閥體
公稱通徑：50－400mm
公稱壓力：PN1.0，1.6，2.5MPa
連接形式：法蘭連接
材    料：HT200  ZG25I  ZG1Cr18Ni9  ZG0Cr17Ni12Mo2   襯四氟
介質溫度：常溫型：-20ºC～+200ºC  散熱型：-40ºC～+450ºC
適用介質：淡水、海水、食品、天然氣、醇類、鹽類、酸、堿、油、蒸汽、空氣等

二、閥內組件可選材料

主要零部件	材質	適用規格	主要零部件	材質	適用規格
閥體	球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	閥桿	不銹鋼416 不銹鋼316 不銹鋼304 碳鋼鍍鎳磷	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm
閥板	不銹鋼CF8 不銹鋼CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 鋁青銅	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	閥座	丁腈橡膠NBR 乙丙橡膠EPDM 氟橡膠VITON 硅橡膠SEP 耐熱EPDM 耐磨EPDM	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm

CHQ電動防爆蝶閥密封副適用介質，溫度推薦表

密封副材質

適用溫度

介質類型及適用程度

突出特性

淡 水

海 水

鹽 類

強 堿

弱 堿

強 酸

弱 酸

天 然 氣

醇 類

空 氣

蒸 汽

油 類

食 品

閥座

丁腈

-12ºC~82ºC

A

A

A

B

A

D

B

A

C

A

D

A

B

耐油

三元乙丙

-35ºC~135ºC

A

A

A

A

A

C

A

B

B

A

A

C

A

耐老化

耐腐蝕三元乙丙

-35ºC~160ºC

A

A

A

A

A

A

A

B

B

A

A

C

A

耐腐蝕、耐老化

氟橡膠

-23ºC~135ºC

A

A

A

C

A

C

A

A

C

A

A

A

A

耐高溫、耐腐蝕

聚四氟乙烯

-10ºC~150ºC

A

A

A

A

A

A

A

A

A

A

A

A

A

耐腐蝕、耐高溫

蝶板

球鐵電鍍

-30ºC~350ºC

B

D

C

D

C

D

C

B

A

B

A

A

C

耐熱

球鐵尼龍覆層

-30ºC~100ºC

A

A

A

A

A

D

A

A

C

A

D

A

A

抗蝕、耐磨、減摩

鋁青銅

-273ºC~232ºC

A

B

C

D

C

D

B

A

A

A

A

A

C

耐熱、耐腐蝕

不銹鋼

-268ºC~316ºC

A

B

C

C

B

C

A

A

A

A

A

A

A

耐高溫、耐腐蝕

A非常適用B適用C有限適用D不適用

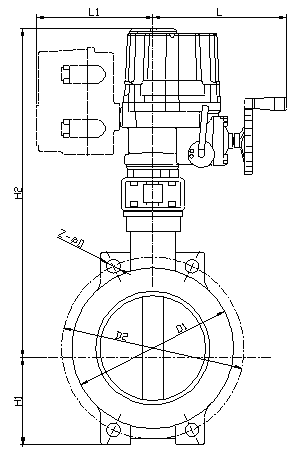

三、安裝尺寸（單位：mm）（虛線部分為模擬量控制盒,開關型無此尺寸）

通徑	Ｌ	L１	H1	H2	D1	D2	D	備注
50	216	190	70	412	92	125	18	CHQ05
65	216	190	76	425	106	145	18	CHQ05
80	216	190	89	437	122	160	18	CHQ08
100	216	190	104	452	150	180	18	CHQ10
125	279	221	120	504	177	210	18	CHQ15
150	276	221	132	524	204	240	23	CHQ20
200	276	222	167	607	260	295	23	CHQ50
250	276	240	202	686	314	350/355	23/26	CHQ60
300	276	240	239	714	370	400/410	23/26	CHQ80
350	276	240	265	749	422	460/470	23/26	CHQ120
400	276	240	297	781	473	515/525	26/30	CHQ200
