DZ-10Q系列中間繼電器產品詳細說明：

DZ-10Q系列中間繼電器用途

DZ-10Q系列中間繼電器作為輔助繼電器，用于各種保護線路中，以增加主保護繼電器的觸點數量或觸點容量。

2 結構和原理
2.1 DZ-10Q系列中間繼電器在采用嵌入式安裝，主體部分系插拔式結構。
2.2 DZ-10Q系列中間繼電器其主體部分與DZ-10系列中間繼電器相同。
2.3 DZ-10Q系列繼電器為電磁式吸合式瞬時動作繼電器。
2.4 山形導磁體由磁軛板與圓柱鐵芯組成，其鐵芯上裝用線圈。平板銜鐵借青銅薄彎板與磁軛板鉸鏈。動、靜接觸系統分別固定于銜鐵與磁軛上。當加電壓于線圈兩端時，銜鐵向吸合位置運動，同時改變觸點的接觸狀態（如動合觸點閉合）。除去電壓后（或降低電壓到返回電壓），銜鐵在拉力彈簧和接觸片的反作用力下返回原始位置，同時觸點恢復正常狀態（如動斷觸點閉合）。
2.5 DZ-15Q型中間繼電器具有兩付動合和兩付動斷觸點。
2.6 DZ-16Q型中間繼電器具有三付動合和一付動斷觸點。
2.7 DZ-17Q型中間繼電器具有四付動合觸點。
2.8 DZ-10Q系列中間繼電器內部接線圖示于圖1。
2.9 DZ-10Q系列中間繼電器外形及安裝示于圖2。

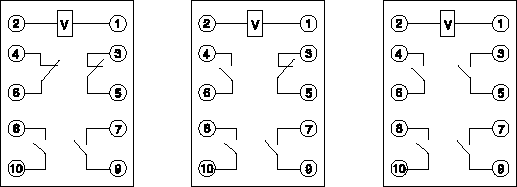

圖1 DZ-10Q 系列中間繼電器內部接線圖

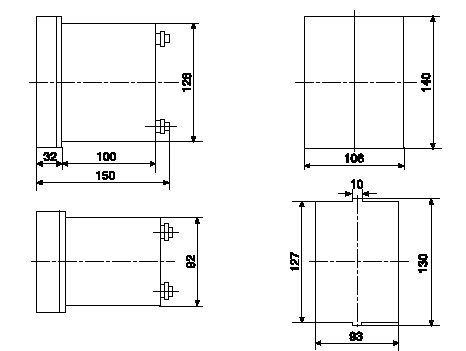

圖2 DZ-10Q 系列中間繼電器外形及安裝尺寸圖

3 DZ-10Q系列中間繼電器技術數據

3.1 額定電流：電流（V），220、110、48、24。
3.2 動作電流：不大于70%額定電壓。
3.3 返回電壓：不小于5%額定電壓。
3.4 動作時間：不大于0.045s（在額定電壓下）。
3.5 功率消耗：不大于7W（在額定電壓下）。
3.6 線圈溫升：環境溫度為+40℃時，長期耐受110%額定電壓，不超過65K。
3.7 觸點容量：（見表1）。
3.8 介質強度：耐受交流50Hz，電壓2kV歷時1min試驗。
3.9 重量：約1.4Kg。

負 荷	電壓（V）		最大斷開電流 （A）	長期接通電流 （A）
	DC	AC
無 感	220		1	5
	110		5
有 感 T=5H 10�3s	220		0.5
	110		4
cos& =0.4		220	5
		110	10

4 訂貨須知
4.1 繼電器的名稱及型號。
4.2 額定電壓。
4.3 繼電器數量。
4.4 工作線圈電阻值同DZ-10系列中間繼電器。
