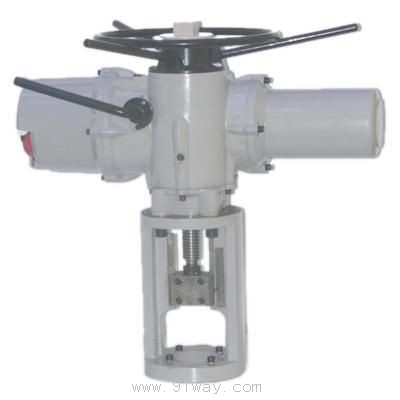

VQ系列電動執行機構產品詳細說明：

一、產品概述

VQ系列電動執行機構，是在引進英國ROTORK（羅托克）技術A、M系列電動執行機構的基礎上，采用當今最現金的超大規模數字集成電路研制而成的新一代智能化、數字化、全中文菜單顯示、遙控操作的電動執行機構。新一代智能型VQ系列電動執行機構，可以通過一個獨立的設定器對其進行非侵入性的快速設定、檢查及查詢。執行機構采用圖形點陣式液晶顯示器，以中文、數字、圖形等形式顯示執行機構的轉矩、閥門位置、限位設定等工作狀態和報警。 極大地方便了用戶的操作使用。該執行機構具有自動保護功能和隔爆功能，即使在危險區域也無需打開正在工作中的執行機構電氣箱蓋就可以進行調節、參數檢查、故障診斷。采用現場總線通訊卡，可以構成全分布式計算機協同工作系統，實現遠程數據采集、遠程通訊和遠程診斷與維護。由于它的先進性、可靠性和操作方便等特點，受到廣大用戶的歡迎，在石油、電力、冶金、水處理等行業中得到廣泛應用。

二、VQ系列電動執行機構主機技術指標

2.1 輸入信號：4mA ~20mA；1VDC~5VDC；2mA ~10mA；0.5VDC~2.5VDC；24VDC脈沖和電平信號
2.2 供電電源：380VAC/50Hz 220VAC/50Hz
2.3 基本誤差限：≤±2.5%
2.4 行程控制機構重復性誤差：≤3%
2.5 死區：0.1%~9.9%可調
2.6 防護等級：IP68
2.7 防爆型：防爆標志：ExdⅡBT4
2.8 環境溫度：-30℃~+70℃
2.9 輸入輸出通道均采用光電隔離
2.10 使用環境濕度：≤95%

三、應用范圍

VQ系列執行機構為間歇工作型執行機構，適用于每小時啟動不超過60次的場合。選型時還應注意，對于行程時間較長的閥門，選擇VQ執行機構時，應使得閥門中途行程所需要的平均轉矩不要超過額定轉矩的33%。VQ系列執行機構的連續工作時間為15分鐘， 且連續工作時間與間隙時間之比為33.3%。如果需要執行機構頻繁地啟動，請選用我公司的VQM系列執行機構。
基本型VQ執行機構為多轉式，適合于驅動閘閥等直行程閥門， 需要大轉矩時可選用我公司生產的VGD系列多轉式蝸輪箱；需要驅動球閥、蝶閥等角行程閥的場合， 可以選用我公司生產的VGW系列角行程的蝸輪箱。以上二個系列的蝸輪箱均有一級減速和二級減速可供選擇，一級減速時傳動比有1：40、1：60、1：70；二級減速傳動比為1：80以上， 是在蝸輪箱內設一對圓柱齒輪或圓錐齒輪減速。VQ執行機構與部分減速蝸輪箱的組合性能參數見樣本。
