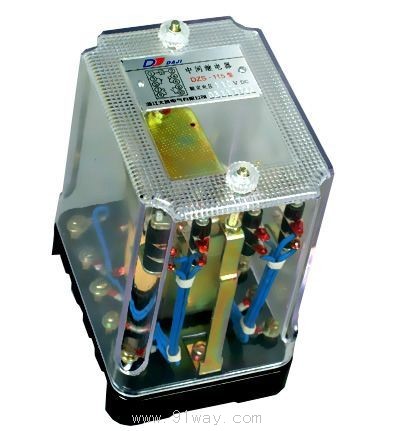

DZS-100系列中間繼電器產品詳細說明：

1 DZS-100系列中間繼電器用途

DZS-100系列中間繼電器作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量或觸點容量。DZS-115，DZS-117型為延時動作繼電器；DZS-127，DZS-136型為延時電壓動作和電流保持繼電器；DZS-145型為延時返回繼電器。

2 DZS-100系列中間繼電器結構概述
DZS-100系列繼電器為吸合式電磁繼電器。
繼電器的線圈裝在山形導磁體的圓柱鐵芯上，DZS-115、117型只有一個工作繞組(電壓繞組)；DZS-127、136型有一個工作繞組(電壓繞組)，和二個保持繞組(電流繞組)。在線圈上面或下面的圓柱芯上同時裝有阻尼圈，由此獲得了繼電器的延時動作或延時返回。
繼電器的動、靜接觸系統分別固定于導磁體的銜鐵和磁軛上，銜鐵與磁軛用支柱鉸鏈，借拉力彈簧的作用，使繼電器返回和處于打開位置。
繼電器安裝在垂直面板上，可以板前接線，也可以板后接線，其內部接線如圖1所示。

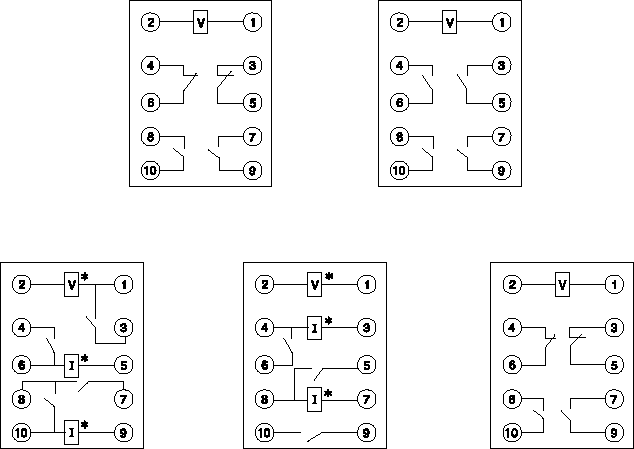

圖1 DZS-100系列繼電器內部接線圖
依此為 DZS-115 DZS-117
DZS-127 DZS-136 DZS-145

3 技術數據
3.1 繼電器額定值和觸點形式由表1給出。

型 號	額定值		觸點數量（付）
	電壓（V）	電流（A）	動 合	動 斷
DZS—115 145	220，110，48，24		2	2
DZS—117	220，110，48，24		4
DZS—127	220，110	1，2，4	4
	48，24	2，4，6
DZS—136	220，110	1，2，4	3
	48，24	2，4，6

3.2 動作電壓：不大于70％額定電壓。
3.3 動作時間：不小于O.06s(DZS-145型除外)。
3.4 保持電流：不大于80％額定電流(僅指DZS-127、136)
3.5 返回時間：
DZS-145型，在額定電壓下，通電時間不小于0.5s，然后切斷電源，時間不小于0.8s。
3.6 熱性能：當環境溫度為+40℃時；
3.6.1 電壓繞組長期耐受110％額定電壓，不超過65K；
3.6.2 電流繞組允許通過3倍額定電流，歷時5s；
3.7 功率消耗：在額定值下：
3.7.1 DZS-115、117型，不大于3.5W；
3.7.2 DZS-127、136型，電壓繞組不大于5.5W，電流繞組不大于2.5W；
3.7.3 DZS-145型，不大于6.5W。
3.8 觸點容量：符合表2規定。

負 荷	電壓（V）		最大斷開電流	長期接通電流
	DC	AC	（A）	(A)
無 感	220		1	5
	110		5	5
有 感 (T≤5×10-3s)	220		0.4	5
	110		4	5
cosф=0.4		220	5	5
		110	10	5

3.9 介質強度：繼電器各電路對外露非帶電金屬部分，以及在電氣上無聯系的各電路之間耐受交流50Hz，電壓2kV，歷時1min試驗無擊穿和閃絡現象。
3.1O 繼電器重量：不超過1.1kg。
3.11 DZS-100系列繼電器外形尺寸及開孔尺寸見圖2，圖3。

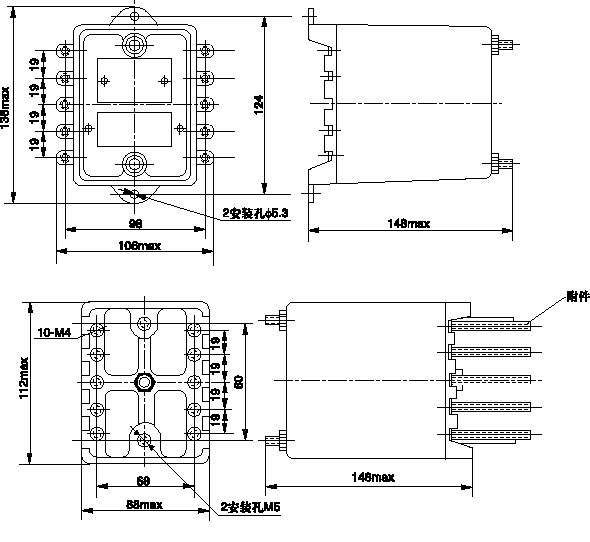

圖2 外形尺寸圖

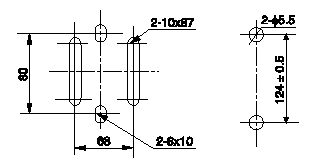

圖3 開孔尺寸圖


3.12 線圈阻值見表3。

DZS—	115 117	電壓工作繞組	直流電壓	220V	110V	48V	24V
			線圈電阻	16300Ω	4080Ω	940Ω	208Ω
	127 136	電壓工作繞組	直流電壓	220V	110V	48V	24V
			線圈電阻	10kΩ	2.5kΩ	480Ω	120Ω
	145	電壓工作繞組	直流電壓	220V	110V	48V	24V
			線圈電阻	10.2kΩ	2.2kΩ	450Ω	95Ω

4 訂貨須知
訂貨時應注明
4.1 繼電器的名稱、型號。
4.2 額定電壓，額定電流。
4.3 接線方式：板前或板后接線(不注明者按板后接線供給接線另件)
