DZS-100Q系列中間繼電器產品詳細說明：

1 DZS-100Q系列中間繼電器用途
DZS-100Q系列中間繼電器作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量或觸點容量DZS-115Q、DZS-117Q型為延時動作繼電器，DZS-127Q、DZS-136Q型為延時電壓動作和電流保護繼電器，DZS-145Q型為延時返回繼電器。

2 結構和原理
2.1 DZS-100Q系列中間繼電器采用嵌入式安裝，主體部分系插拔式結構。
2.2 DZS-100Q系列中間繼電器其主體部分與DZS-100系列中間繼電器相同。
2.3 DZS-100Q系列繼電器為吸合式電磁繼電器，繼電器的線圈裝在山形導磁體的圓柱鐵芯上，DZS-115Q、117Q型只有一個工作繞組(電壓繞組)，DZS-127Q、136Q型有一個工作繞組(電壓繞組)，和二個保持繞組(電流繞組)。在線圈上面或下面的圓柱形鐵芯上同時裝有阻尼圈，由此獲得了繼電器的延時動作或延時返回。
2.4 繼電器的動、靜接觸系統分別固定于導磁體的銜鐵和磁軛上，銜鐵與磁軛用支柱鉸鏈，借拉力彈簧的作用，使繼電器返回和處于打開位置。
2.5 繼電器的內部接線示于圖1。

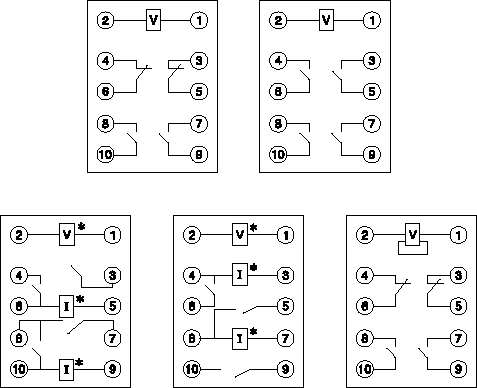

圖1 DZS-100Q系列中間繼電器內部接線圖


3 DZS-100Q系列中間繼電器技術數據
3.1 繼電器按照額定數據和觸點形式的分類列于表1。

型 號	額定數據		觸點數量（付）
	電 壓（V）	電 流（A）	動 合	動 斷
DZS—115Q DZS—145Q	220，110，48，24		2	2
DZS—117Q	220，110，48，24		4
DZS—127Q	220，100	1，2，4	4
	48，24	2，4，6
DZS—]36Q	220，110	1，2，4	3
	48，24	2，4，6

3.2 動作電壓：不大于70％額定電壓。
3.3 動作電流：不小于0.06s(DZS-145Q型除外)。
3.4 保持電流：不大于80％額定電流(僅指DZS-127Q、136Q型)。
3.5 返回時間
3.5.1 DZS-145Q型，在額定電壓下，通電時間不小于0.5s，然后切斷電源，繼電器的返回時間不小于0.8s。
3.5.2 其他各型繼電器，切斷電源后立即返回。
3.6 繞組溫升：當環境溫度為+40℃時。
3.6.1 電壓繞組長期耐受110％額定電壓，不超過65k。
3.6.2 電流繞組允許通過3倍額定電流，歷時5s。
3.7 功率消耗：在額定值下。
3.7.1 DZS-115Q、117Q型，不大于3.5w。
3.7.2 DZS-127Q、136Q型，電壓繞組不大于5.5W，電流繞組不大于2.5W。
3.7.3 DZS-145Q型，不大于6.5W。
3.8 觸點容量：符合表2規定。

負 荷	電 壓（V）		最大斷開電流（A）	長期接通電流（A）
	直流	交流
無 感	220		1	5
	110		5	5
有感(T≤5×10-3S)	220		0.4	5
	110		4	5
*		220	5	5
		110	10	5

*此項僅供參考

3.9 介質強度：繼電器所有電路對外殼和非帶電金屬部分，以及在電氣上無聯系的各電路之間耐受交流50Hz，電壓2kV，歷時1min試驗。
3.10 繼電器的重量不超過1.6kg。
3.11 繼電器的外形及安裝尺寸示于圖2。

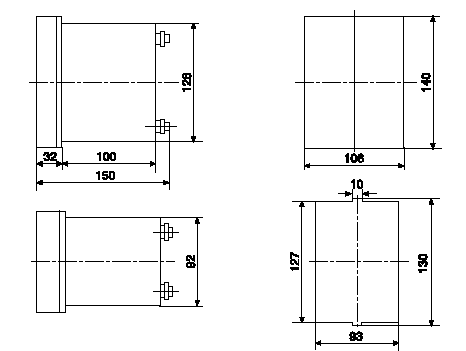

圖2 DZS-100Q系列中間繼電器外形及安裝尺寸

4 訂貨須知
4.1 訂貨時應注明
繼電器的名稱及型號。
額定電壓或額定電流。
繼電器數量。
4.2 線圈阻值同DZS-100系列。
