DZK-100T系列中間繼電器產品詳細說明：

1 DZK-100T系列中間繼電器用途

DZK-100T系列快速中間繼電器用于直流操作的各種保護和自動控制線路中作為擴大控制范圍之用。

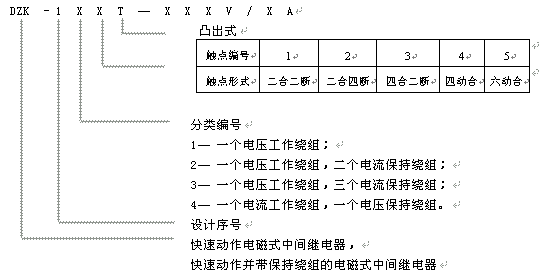

2 型號含義


3 工作原理和結構
3.1 本繼電器采用凸出式安裝，主體部分系插拔式結構。
3.2 DZK-100T系列快速中間繼電器其主體部分與DZK-100系列繼電器相同
3.3 DZK-100T系列快速中間繼電器帶有山型拍合式的電磁機構，線圈位于柱上，繼電器由山型鐵柱、線圈、銜鐵、支架、接觸系統等五部分組成。
3.4 為了降低繼電器的功率消耗和溫升在繼電器電壓繞組回路中串入附加電阻。
3.5 當繼電器的線圈上通電時，線圈中有電流通過因而使鐵芯磁化將銜鐵吸住，當線圈斷電時磁力消耗將銜鐵釋放，銜鐵的運動帶動了支持簧片的架板，使簧片觸點隨之吸合和斷開。
3.6 DZK-100T系列快速中間繼電器內部接線圖示于圖1。
3.7 DZK-100T系列快速中間繼電器外形及安裝尺寸圖示于圖2。

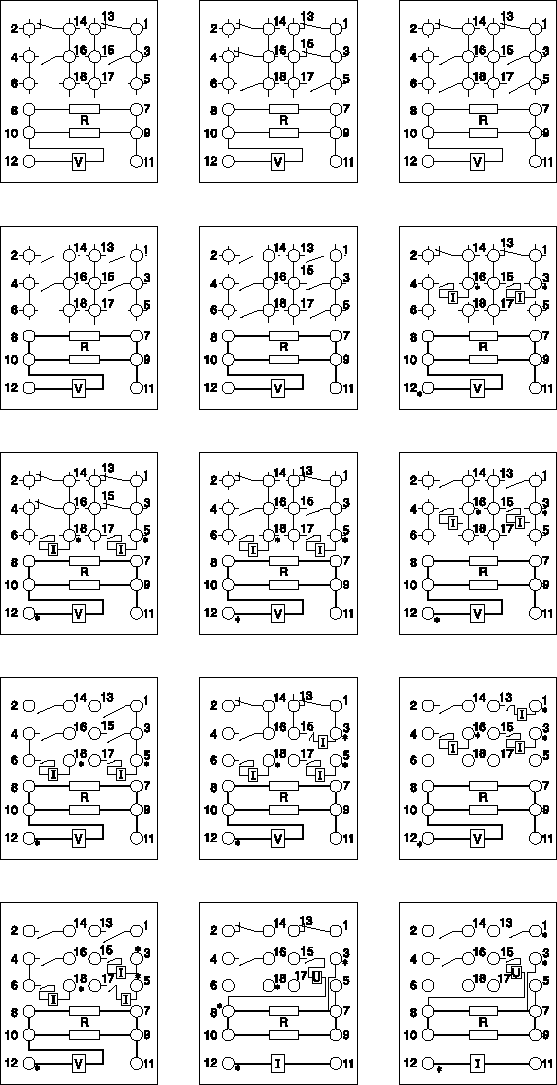

圖1 DZK-100T系列快速中間繼電器內部接線圖
依此為: DZK-111T DZK-112T DZK-113T
DZK-114T DZK-115T DZK-121T
DZK-122T DZK-123T DZK-124T
DZK-125T DZK-133T DZK-134T
DZK-135T DZK-141T DZK-144T

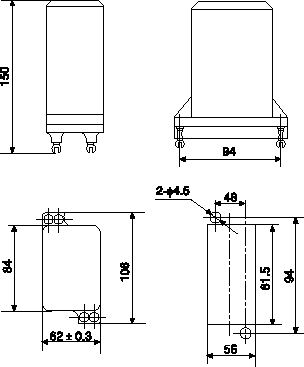

圖2 DZK-100T系列快速中間繼電器外形及安裝尺寸圖


4 DZK-100T系列中間繼電器技術性能

4.1 繼電器的技術數據及觸點形式。

型 號	觸點形式			繞組類型		額定電壓(V)		保持電流(A)
DZK-111T	二動合、二動斷			一個電壓工作繞組		220 110 48 24
DZK-112T	二動合、四動斷
DZK-113T	四動合、二動斷
DZK-114T	四動合
DZK-115T	六動合
DZK-121T	二動合、二動斷			一個電壓工作繞組 二個電流保持繞組		220 110 48 24		0.25 0.5 1 2 4
DZK-122T	二動合、四動斷
DZK-123T	四動合、二動斷
DZK-124T	四動合
DZK-125T	六動合
DZK-133T	四動合、二動斷			一個電壓工作繞組 三個電流保持繞組
DZK-134T	四動合
DZK-135T	六動合
型號		觸點形式	繞組類型		直流額定電流(A)		直流自保持電壓(V)
DZK-141T		二動合、二動斷	一個電流繞組		0.25 0.5 1		220 110
DZK-144T		四動合	一個電壓自保繞組		2 4		48

4.2 動作值、保持值
4.2.1 動作電壓與保持電壓值應在50％-70％額定電壓。
4.2.2 動作電流與保持電流不大于80％額定電流。
4.3 返回值：不小于5％額定值。
4.4 繼電器在額定電壓和額定電流下的動作時間不大于15ms。
4.5 繼電器在電壓不超過220V，電流不超過5A的交流回路中，繼電器觸點斷開功率為(COSΦ=0.4)500VA。在電壓為220V，電流不超過lA的直流回路中繼電器觸點能斷開直流有感(T=5×10-3S)負荷50W。
4.6 在額定容量下繼電器的電壽命為104次。
4.7 繼電器的功率消耗
4.7.1 在額定容量下，繼電器的電壓線圈功率消耗
無自保電流線圈的繼電器，電壓線圈功率消耗不大于3W。
有自保電流線圈的繼電器，電壓線圈功率消耗不大于8W。
4.7.2 在額定電流下自保持線圈的功率消耗不大于3W。
4.8 DZK-110T型的繼電器屬長帶電產品，帶自保線圈型號的繼電器屬短期通電產品。

5 訂貨須知
5.1 產品型號、名稱及規格。
5.2 繼電器數量。
