DZK-100Q系列中間繼電器產品詳細說明：

1 DZK-100Q系列中間繼電器用途

DZK-100Q系列中間繼電器用于直流操作的各種保護自動控制線路中作為擴大控制范圍之用。

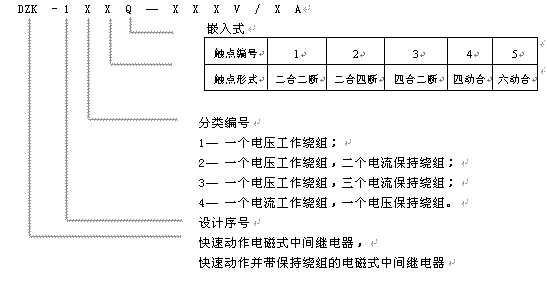

2 DZK-100Q系列中間繼電器型號含義

3 工作原理和結構
3.1 本繼電器采用嵌入式安裝，主體部分系插拔式結構。
3.2 DZK-100Q系列中間繼電器其主體部分與DZK-100系列繼電器相同。
3.3 DZK-lOOQ系列中間繼電器帶有山型拍合式的電磁機構，線圈位于中柱上繼電器由山型鐵芯、線圈、銜鐵、支架、接觸系統等五部分組成。
3.4 為了降低繼電器的功率消耗和溫升在繼電器電壓繞組回路中串入附加電阻。
3.5 當繼電器的線圈上通電時，線圈中有電流通過因而使鐵芯磁化將銜鐵吸住，當線圈斷電時磁力消失將銜鐵釋放，銜鐵的運動帶動了支持簧片的架板，使簧片觸點隨之吸合和斷開。

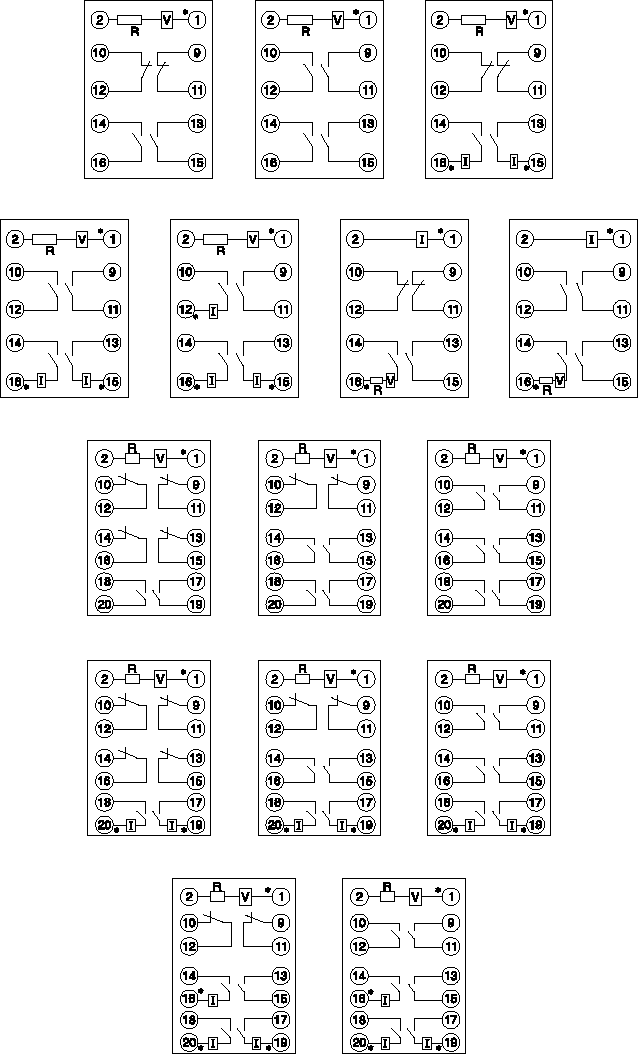

3.6 DZK-100Q系列中間繼電器內部接線圖示于圖1。

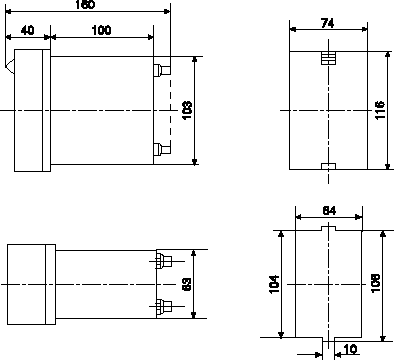

3.7 DZK-lOOQ系列中間繼電器外形及安裝尺寸圖示于圖2。



圖1 DZK-100Q系列中間繼電器內部接線圖
依此為: DZK-111Q DZK-114Q DZK-121Q
DZK-124Q DZK-134Q DZK-141Q DZK-144Q
DZK-112Q DZK-113Q DZK-115Q
DZK-122Q DZK-123Q DZK-125Q
DZK-133Q DZK-135Q

圖2 DZK-100Q系列外形及安裝尺寸圖

4 技術數據
4.1 繼電器的技術數據及觸點形式

型 號			觸點形式			繞組類型			直流額定電壓（V）
DZK—111Q			二動合、二動斷			一個電壓工作繞組			220 110 48 24
DZK—112Q			二動合、四動斷
DZK—113Q			四動合、二動斷
DZK—114Q			四動合
DZK—115Q			六動合
型 號		觸點形式		繞組類型			直流額定電壓(V)			直流自保持電流(A)
DZK—12lQ		二動合、二動斷		一個電壓工作繞組 二個電流自保繞組			220 110 48			0.25 0.5 1 2 4
DZK—124Q		四動合
DZK—126Q		六動合
DZK—134Q		四動合		三個電流自保繞組 一個電壓工作繞組
DZK—135Q		六動合
型 號	觸點形式				繞組類型			直流額定電流(A)	直流自保持電壓(V)
DZK—14lQ	二動合、二動斷				一個電流繞組			0.25 0.5 1	220 110
DZK—144Q	四動合				一個電壓自保繞組			2 4	48

4.2 動作值，保持值：
(1) 動作電壓與保持電壓值應在50％-70％額定電壓。
(2) 動作電流與保持電流不大于80％額定電流。
4.3 返回值：不小于5％額定值。
4.4 繼電器在額定電壓和額定電流下的動作時間不大于15ms。
4.5 在正常條件下，繼電器繞組、接觸簧片與外殼之間的介質強度應能耐受頻率為50Hz的正弦波交流電壓2kV歷時1min試驗，而無擊穿或閃絡現象。
4.6 繼電器在電壓不超過220V，電流不超過5A的交流回路中，繼電器觸點的斷開功率為(COSΦ=0.4)500VA。在電壓為220V，電流不超過lA的直流回路中繼電器觸點能斷開直流有感(T=5×10-3s)負荷50W。
4.7 在額定容量下繼電器的電壽命為104次。
4.8 繼電器的功率消耗：
(1) 在額定容量下，繼電器的電壓線圈功率消耗。
無自保電流線圈的繼電器，電壓線圈功率消耗不大于3W。
有自保電流線圈的繼電器，電壓線圈功率消耗不大于8W。
(2) 在額定電流下自保持線圈的功率消耗不大于3W。
4.9 DZK-1lOQ型號的繼電器屬于長帶電產品，其余型號的繼電器屬于短期通電產品。

5 訂貨須知
5.1 繼電器的名稱、型號及規格。
5.2 繼電器數量。
