DZS-500T系列中間繼電器產品詳細說明：

DZS-500T系列中間繼電器應用于直流電壓至220V的保護和自動控制電路中，按其工作要求在繼電器動作或釋放時得不大的延時。

2 DZS-500T系列中間繼電器結構概述
2.1 DZS-500T系列中間繼電器采用凸出式安裝，主體部分裝在插入式結構外殼中。
2.2 DZS-500T的外形及安裝尺寸示于圖2。
2.3 DZS-500T系列中間繼電器主體部分與DZS-500相同。
2.4 DZS-500T內部接線圖示于圖1。

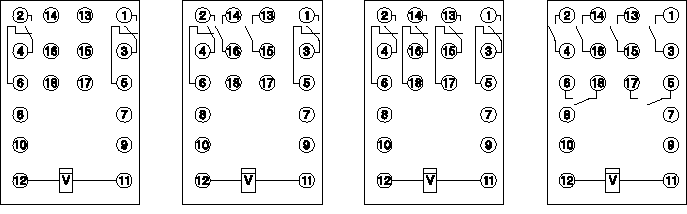

圖1 DZS-500T系列中間繼電器內部接線圖
依此為 DZS-512T,532T   DZS-513T,533T   DZS-514T,534T   DZS-515T,535T

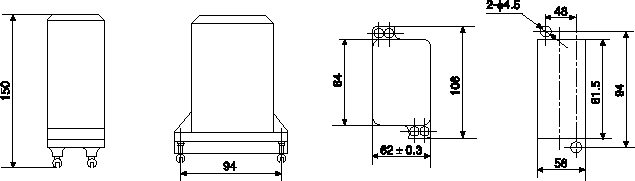

圖2 DZS-500T系列中間繼電器外形及安裝尺寸圖

3 DZS-500T系列中間繼電器技術數據
3.1 繼電器型號及規格參數。

型 號	線圈電壓	觸 點 數 量		時 間 (S)
		動 合	轉 換
DZS-512T	24 48 110 220		2	動作時間不小于0.06
DZS-513T		2	2
DZS-514T			4
DZS-515T		6
DZS-533T	24 48 110 220		2	釋放時間不小于0.12
DZS-534T		2	2
DZS-535T			4
DZS-535T		6

3.2 繼電器工作環境溫度-25℃～+40℃。
3.3 當周圍介質溫度為+20℃時，繼電器動作電壓不超過70％額定電壓，在額定電壓下切斷線圈電路，繼電器應可靠地返回到原來位置。
3.4 當周圍介質溫度為+20℃時，在DZS-510T繼電器線圈兩端突然加入額定電壓的情況下，繼電器的動作時間應不小于0.06s。
3.5 當周圍介質溫度為+20℃時，在額定電壓下，DZS-530T繼電器線圈通電時間不小于0.5s情況下，切斷線圈電路，繼電器的返回時間應不小于0.12s。
3.6 繼電器觸點的斷開和接能容量。
3.6.1 在直流電路中，當電壓不超過250V，電流不超過lA，并且具有電感(時間常數不大于5×10-3s)時，觸點的斷開功率為50W。
3.6.2 在交流電路中，當電壓不超過250V和電流不大于2.5A，功率因數不小于0.8時，觸點的斷開功率為500VA。
3.6.3 繼電器的觸點在閉合位置時，應能長期流過5A電流，溫升不超過65k。
3.7 當周圍介質溫度為+40℃時，繼電器的線圈能長期耐受110％額定電壓，并且線圈溫升不超過65k。
3.8 繼電器的線圈和所有導電部分對鐵芯之間的介質強度應能耐受交流50Hz、2kV的試驗電壓，歷時1min試驗，而無擊穿或閃絡現象。
3.9 在額定電壓下線圈功耗不超過5W。
3.1O 繼電器觸點上的負載為第3.6條規定的允許接通和分?jǐn)喙β是闆r下，在耐受1000次接通和1000次斷開試驗后，繼電器仍應滿足第3.3、3.4、3.5、3.6規定。
3.11 220V電壓線圈線徑大于0.09的作為短期通電，小于0.09的作為長期通電。

4 訂貨須知
4.1 繼電器的名稱、型號、規格。
4.2 額定電壓和電流。

DZS-500T系列中間繼電器（暫無圖片）
