DZB-500系列中間繼電器產品詳細說明：

1 DZB-500系列中間繼電器用途

該系列中間繼電器由直流電壓操作，并由直流電流保持，可以用在保護和自動控制電路中。

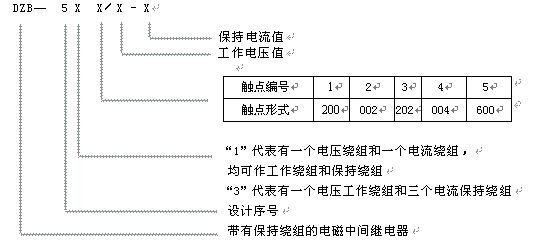

2 DZB-500系列中間繼電器型號含義


3 DZB-500系列中間繼電器技術數據

DZB-500系列繼電器的觸點、繞組和基本參數列于下表：

型號	觸點形式	繞組類型	額定電壓（V）	額定電流（A）
512 DZB—513 514 515	二轉換 二動合、二轉換 四轉換 六動合	一個電壓繞組和 一個電流繞組 均可作為工作繞組 和保持繞組	24，48， 110，220	0.5，1， 2，4
532 DZB—533 534 535	二轉換 二動合、二轉換 四轉換 六動合	一個電壓工作繞組和 三個電流保持繞組	24，48， 110，220	0.5，1， 2，4

3.1 在環境溫度為+20℃時，繼電器可靠動作電壓不大于70％額定電壓／保持電流不大于80％額定電流。
3.2 保持繞組處在無電狀態下，繼電器動作時間和返回時間均不大于0.05s。
3.3 繼電器觸點斷開能力
3.3.1 在直流電路里，當電壓不超過250V和電流不超過1A并且具有電感(時間常數不大于5×10-3S)時，觸點的斷開功率為50W。
3.3.2 在交流電路里，當電壓不超過250V和電流不超過2.5A時，觸點斷開功率為500VA。
3.3.3 觸點在閉合位置時允許長期通過5A電流。
3.4 當環境溫度為-40℃時，電壓繞組長期耐受110％額定電壓，溫升不超過65K，而電流繞組耐受3倍額定電流歷時3s。
3.5 繼電器各導電部分與鐵芯之間耐受交流50Hz，2kV歷時lmin電壓，無擊穿或閃絡現象。
3.6 繼電器耐受105次動作。

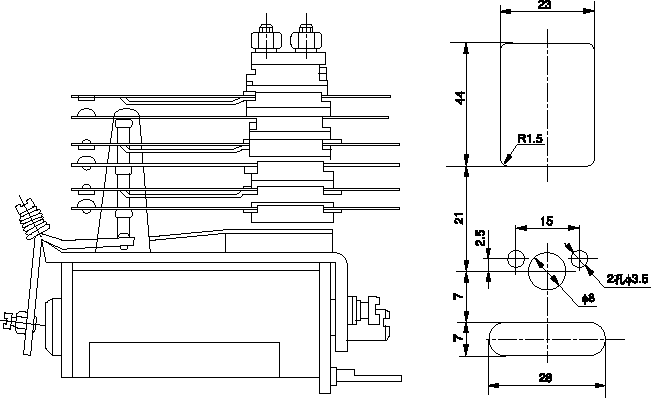

3.7 DZB-500系列繼電器外形及安裝開孔尺寸見圖1

圖1 D2B-500系列繼電器外形及安裝開孔尺寸圖

3.8 線圈阻值見下表

512 513 514 515 DZB- 532 533 534 535	電壓工作繞組	直流電壓	220V	110V	48V	24V
		線圈電阻	18kΩ	4.6kΩ	750Ω	188Ω
	電壓工作繞組	直流電壓	220V	110V	48V	24V
		線圈電阻	35kΩ	3.4kΩ	800Ω	200Ω

3.9 220V電壓線圈線徑大于0.09的作為短時期通電，小于0.09的作為長期通電。

4 訂貨須知
4.1 繼電器名稱、型號及數量。
4.2 額定電壓和電流。

DZB-500系列中間繼電器（暫無圖片）
