DD-11型接地繼電器產品詳細說明：

1 用途
DD-11型接地繼電器為瞬時動作的過電流繼電器，用作小接地電流電力系統中三相交流發電機和電動機的接地零序過流保護。

2 結構概述
繼電器是按電磁原理構成的瞬時動作，電磁系統有兩個線圈，當其中通過電流時，即在導磁體中產生形成電磁力矩的磁通。
由于繼電器用作小接地系統中的接地保護，要求有較高的靈敏度，因此除了采用反作用力矩較小的游絲外，在兩個線圈中均增加補償繞組，它們串聯后，經電容器(C=0.5uf)而構成閉合回路，用以補償磁化線圈的電抗，使在導磁體里產生同樣磁通所需之功率減小，提高繼電器的靈敏度，減低損耗。
線圈的出線頭接在繼電器底座的端子上，并裝設聯接片使線圈可以串聯改成并聯，因而繼電器的整定值增大一倍。
整定電流的調整是用轉動刻度盤上的指針以改變游絲反作用力矩的方法進行的，繼電器具有一個動合觸點。
繼電器供安裝在垂直的的屏板上，可以進行板前接線或板后接線。
繼電器的內部接線見圖1所示：

圖1

3 DD-11型接地繼電器技術數據
3.1 繼電器動作電流的整定范圍和線圈阻抗值如下表：

型號	整定范圍（mA）	線圈串聯		線圈并聯
		動作電流mA	阻抗（Ω）	動作電流mA	阻抗（Ω）
DD-11/40	10-40	10-20	80	20-40	20
DD-11/50	12.5-50	12.5-25	52	25-50	13
DD-11/60	15-60	15-30	36	30-60	9

3.2 各種規格繼電器，在線圈串聯或并聯時，其阻抗角為+35°。
3.3 額定電流100mA，額率50Hz。
3.4 任一整定點上的刻度準確度不大于±6％。
刻度準確度= （五次動作中的最大（或最�。﹦幼髦�-刻度值）/刻度值X100﹪

3.5 在同一整定點上五次測量中的動作變差不大于6﹪。

動作值變差=（最大動作值-最小動作值）/五次動作平均值X 100﹪

3.6 近回系數不小于0.5。
3.7 在最小整定電流時，繼電器的功率消耗不大于0.012VA。
3.8 在1.2倍整定電流時，動作時間不大于0.3s：3倍整定電流時，動作時間不大于0.1s。
3.9 當電壓不超過250V，電流不超過0. 5A時，繼電器觸點斷開容量在直流有感負荷電路中(時間常數為5×10-3s)為20W，在交流回路中為1OOVA。
3.10 繼電器各電路與非帶電金屬之間的介質強度能耐受交流50Hz，電壓2kV，歷時lmin試驗而無擊穿或閃絡現象。
3.11 繼電器重量不超過1.5k8。
3.12 DD-11型繼電器外形及開孔尺寸見圖2，圖3。

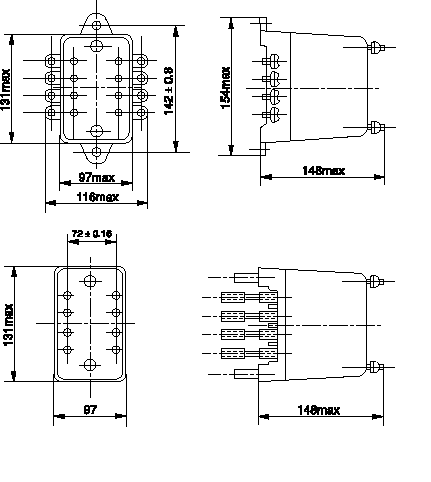

圖2 外形尺寸圖

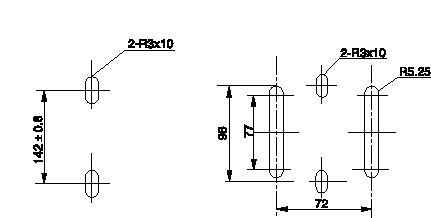

圖3 開孔尺寸圖

4 訂貨須知
訂貨時應注明：
4.1 繼電器的名稱和型號。
4.2 最大整定電流(mA)。
4.3 接線方式(板前接線或板后接線)；未注明時按后面接線供應。

DD-11型接地繼電器（暫無圖片）
