YPE系列三相異步盤式制動電機產品詳細說明：

YPE系列三相異步盤式制動電機是封閉自冷式的新型電動機。該機具有體積小，軸向尺寸短，制動力矩大、制動迅速、定位準確，運行可靠，維護簡單等特點。
　　
YPE系列三相異步盤式制動電機是電動葫蘆、環鏈葫蘆、起重小車（以上使用工作方式為S4系列電機），開式壓力機、沖床滑塊、吊籃、機床調整、風機、減速機、印刷機械、木工機械、礦山機械、通用機械、自動包裝機械（以上使用工作方式為S1、S2系列電機）等理想配套設備。

三相異步盤式制動電動機與傳統的鼠籠式三相異步電動機結構不同，其定子、轉子分別由兩個圓盤式鐵心構成，轉子上附加一圓盤形制動裝置，結構緊湊。該種電機有配手動制動離合器和不帶手動制動離合器兩類，具有起動迅速和斷電瞬時剎停的功能。該種電機采用凸緣安裝。

YPE系列三相異步盤式制動電機主要有以下三個系列：

YPE系列產品技術參數
電壓：380V；頻率：50Hz；接法：Y；絕緣等級：B；防護等級：IP44；冷卻方式：IC0041

機號 NO	型號Model	額定 功率 (kw)	額定 電流 (A)	額定 轉速 (r/min)	工作 方式	制動力矩(Nm)	轉動 慣量 (km.g2)	效率 (%)	功率 因素 (cosф)	堵轉 電流 額定 電流 (倍)	堵轉 轉矩 額定 轉矩 (倍)	最大 轉矩 額定 轉矩 (倍)	重量 (kg)
1	YPE100-4	0.1	0.48	1380	S2-30min	1.80	0.012	55	0.58	5	1.8	2.0	8
	YPE100-4	0.1	0.48	1380	S1	1.80	0.012	55	0.58	5	1.8	2.0	8
	YPE200-4	0.2	0.79	1380	S2-30min	3.43	0.012	63	0.61	5	1.8	2.0	10
2	YPE200-4	0.2	0.79	1380	S1	3.43	0.012	63	0.61	5	1.8	2.0	13.5
	YPE400-4	0.4	1.31	1380	S2-30min	6.86	0.035	68	0.68	5	1.8	2.0	14
	YPE400-4	0.4	1.31	1380	S1	6.86	0.035	68	0.68	5	1.8	2.0	14
	YPE500-4	0.5	1.64	1380	S2-30min	6.86	0.035	68	0.68	5	1.8	2.0	14.5
3	YPE500-4	0.5	1.64	1380	S1	6.86	0.090	68	0.68	5	1.8	2.0	17
3A	YPE750-4	0.75	2.39	1380	S2-30min	10.4	0.035	70	0.68	5	1.8	2.0	17
4	YPE750-4	0.75	2.39	1380	S1	10.4	0.137	70	0.68	5	2.0	2.5	23
3	YPE800-4	0.8	2.52	1380	S2-30min	12.0	0.090	71	0.68	6	2.0	2.5	18
4	YPE1000-4	1.1	3.41	1380	S2-30min	15.2	0.137	72	0.68	6	2.0	2.5	24
5	YPE1500-4	1.5	4.46	1380	S2-30min	20.8	0.280	73	0.70	6	2.0	2.5	33
	YPE2200-4	2.2	6.34	1380	S2-30min	27	0.280	75	0.70	6	2.0	2.5	33
	YPE3000-4	3.0	8.68	1380	S2-30min	38	0.280	75	0.70	6	2.0	2.5	34

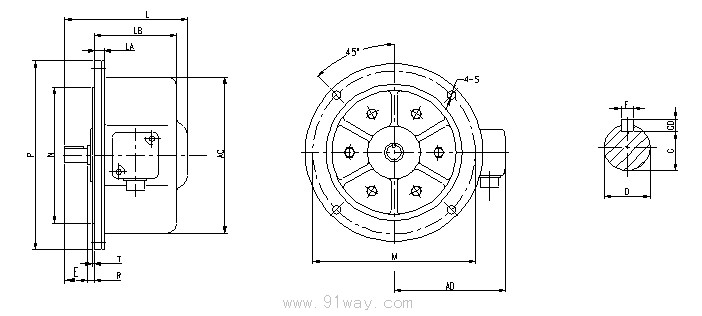

YPE系列產品安裝尺寸

		安裝尺寸												外形尺寸
機號 NO	型號	D(j6)	G	GD (h9)	F (h9)	N(j7)	P	M	E	R	S	LA	T	LB	Lmax	AC	DA	DA
1	YPE100-4	11	8.5	4	4	130(j6)	200	180	23	6	7	11	3	99	150	164	59	131
	YPE100-4	11	8.5	4	4	130(j6)	200	180	23	6	7	11	3	99	150	164	59	131
	YPE200-4	11	8.5	4	4	130(j6)	200	180	23	6	7	11	3	99	150	164	59	131
2	YPE200-4	11	8.5	4	4	180	235	215	23	6	11	13	3	103.5	154.5	195	59	148
	YPE400-4	14	11	5	5	180	235	215	30	6	11	13	3	103.5	161.5	195	59	148
	YPE400-4	14	11	5	5	180	235	215	30	6	11	13	3	103.5	161.5	195	59	148
	YPE500-4	14	11	5	5	180	235	215	30	6	11	13	3	103.5	161.5	195	59	148
3	YPE500-4	14	11	5	5	180	250	230	30	6	11	13	4	123	181	206	59	153
3A	YPE750-4	19	16	5	5	180	235	215	30	6	11	13	3	123	181	195	59	148
4	YPE750-4	19	16	5	5	230	290	265	50	6	14	15	4	126	204	235	59	168
3	YPE800-4	19	16	5	5	180	250	230	50	6	11	13	4	123	201	206	59	153
4	YPE1000-4	19	16	5	5	230	290	265	50	6	14	15	4	126	204	235	59	168
5	YPE1500-4	24	20	7	8	250	325	300	50	6	14	18	5	140.5	218.5	268	70	183
	YPE2200-4	24	20	7	8	250	325	300	50	6	14	18	5	140.5	218.5	268	70	183
	YPE3000-4	24	20	7	8	250	325	300	50	6	14	18	5	140.5	218.5	268	70	183

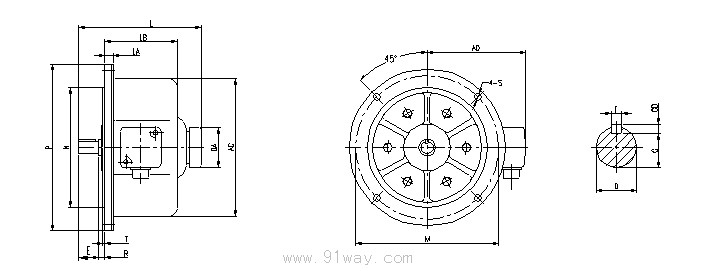

	安裝尺寸												外形尺寸
型號Model	D (j6)	G	GD (h9)	F (h9)	N (j7)	P	M	E	R	S	LA	T	LB	L	LC	AD
YHPE200-4	11	8.5	4	4	130	200	180	23	6	7	11	3	99	128	164.	131
YHPE300-4	11	8.5	4	4	130	200	180	23	6	7	11	3	99	128	164	131
YHPE400-4	14	11	5	5	180	235	215	30	6	11	13	3	103.5	139.5	195	148
YHPE500-4	14	11	5	5	180	235	215	30	6	11	13	3	103.5	139.5	195	148
YHPE750-4	19	16	5	5	180	235	215	30	6	11	13	3	123	159	195	148
YHPE1000-4	19	16	5	5	230	290	265	50	6	14	15	4	126	182	235	168
YHPE1500-4	24	20	7	8	250	325	300	50	6	14	18	5	140.5	196.5	268	183
YHPE2200-4	24	20	7	8	250	325	300	50	6	14	18	5	140.5	196.5	268	183
YHPE3000-4	24	20	7	8	250	325	300	50	6	14	18	5	140.5	196.5	268	183

YZPEY系列產品技術參數
電壓：380V；頻率：50Hz；接法：Y；絕緣等級：B；冷卻方式：IC0041；防護等級：IP54。

型號Model	額定 功率 (kw)	額定 轉速 (r/min)	工作 方式	制動力矩(Nm)	轉動 慣量 (km.g2)	效率 (%)	功率 因素 (cosф)	堵轉電流 額定電流 (倍)	堵轉轉矩 額定轉矩 (倍)	最大轉矩 額定轉矩 (倍)	重量 (kg)
YZPEY200-4	0.2	1380	S4-25% S4-60%	1.38	0.012	63	0.61	5	2.0	2.2	12
YZPEY400-4	0.4	1380	S4-25% S4-60%	2.76	0.035	68	0.68	5	2.0	2.2	14
YZPEY800-4	0.8	1380	S4-25% S4-60%	3.69	0.04	71	0.68	5	2.2	2.5	18
YZPEY200-4	0.2	1380	S4-25%	3.43	0.012	63	0.61	5	2.0	2.0	12
YZPEY400-4	0.4	1380	S4-25%	6.36	0.035	68	0.68	5	2.0	2.0	14
YZPEY800-4	0.8	1380	S4-25%	12	0.04	71	0.68	6	2.2	2.5	19
YZPEY800-4	0.8	1380	S4-25%	12	0.04	71	0.68	6	2.0	2.5	19
YZPEY1100-4	1.1	1380	S4-25%	15.2	0.137	72	0.68	6	2.0	2.5	25
YZPEY1500-4	1.5	1380	S4-25%	20.8	0.280	73	0.70	6	2.0	2.5	33

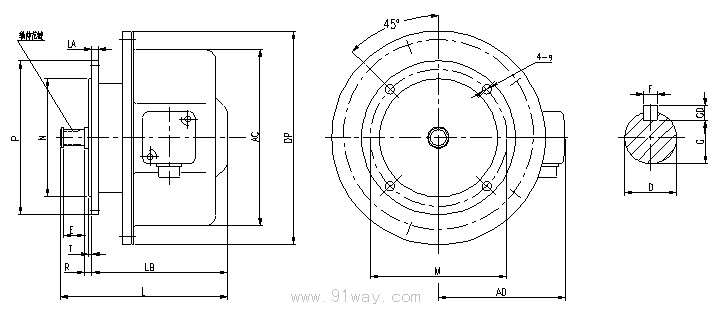

YZPEY系列產品安裝尺寸
,

型號Model	安裝尺寸												外形尺寸
	軸伸 Extension of shaft	G	GD (h9)	F (h9)	N (h9)	P	M	E	R	S	LA	T	LB	DP	AC	L	AD
YZPEY200-4	Z=36 D=15	-	-	-	75	110	90	22	15	7	8	4	116	200	165	170	131
YZPEY400-4	Z=36 D=15	-	-	-	75	110	90	22	15	7	8	4	123	225	195	178	148
YZPEY800-4	Z=36 D=18	-	-	-	100	140	120	24	20	9	10	4	143	235	206	205	153
YZPEY200-4	Z=36 D=15	-	-	-	75	110	90	22	15	7	8	3	109	190	165	163	131
	4D-15X 12X4	-	-	-	75	110	90	22	9	M8	8	3	109	190	165	157	131
YZPEY400-4	6D-20X 16X4	-	-	-	75	110	90	22	9	M8	10	3	123	220	195	171	148
YZPEY800-4	6D-20X 16X4	-	-	-	130	190	165	24	22	12	10	4	143	230	206	207	153
	6D-25X 22X6	-	-	-	180	220	200	30	13	12	10	4	143	230	206	204	153
YZPEY800-4	D=19j6	160-0.1	5	5	130	190	160	50	5	12	10	4	143	230	206	213	153
YZPEY1100-4	D=19j6	160-0.1	5	5	130	190	160	50	5	12	10	4	143	290	235	213	168
YZPEY1500-4	D=19j6	200-0.1	7	8	180	240	215	50	5	14	12	4	165	300	268	234	183
YZPEY1500-4	6D-25X 22X6	-	-	-	180	220	200	30	11.5	11	12	4	165	300	268	225	183
	6D-25X 22X6	-	-	-	180	220	200	30	14	11	12	4	165	300	268	227	183
