JSB型單級單吸兩相流離心漿泵產品詳細說明：

1、概述：

JSB型單級單吸兩相流離心漿泵采用國內先進的水力模型，根據固液兩相流的不同物理特性，采用葉片前蓋板與葉片分離的過流原理。結合先進的鑄造和精加工技術，由眾多專家設計而成。具有體積小、重量輕、結構合理、性能可靠、耗電低、噪音低、無堵塞、高效節能、維修使用方便等特點。

2、適用范圍：
JSB型單級兩相流漿泵，適用于工作溫度小于80℃，濃度小于5%的紙漿，固態物少于10%，纖維長度小于50mm，顆粒直徑小于10mm的含雜質溶液，或化學與物理性質類似于紙漿的溶液，廣泛應用于造紙、化工、食品及污水處理。

3、性能范圍：
流量50~450m3/h 揚程15~32m
轉速1450r/min 進口直徑100~200mm
泵體耐壓：1.0mpa、1.6mpa    電機功率5.5~55kw

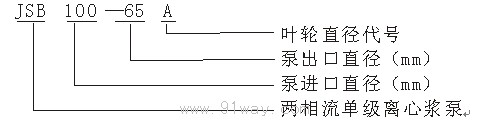

4、型號說明：


5、材質說明：

	清水型	紙  漿  型	污水型
泵體	HT200	HT250、ZG1Cr18Ni9Ti	根據溶液的PH值不同而定
葉輪	HT200	球目鑄鐵、ZG1Cr18Ni9Ti、HT250
軸	45#	45#、2Cr13
泵蓋	HT200	球目鑄鐵、HT250、ZG1Cr18Ni9Ti
密封	機械密封	填料密封或機械密封	機械密封

6、JSB兩相流漿泵工作性能參數表

型  號	額定性能					功率
	流量 Q（m3/h）	揚程 H（m）	轉速 n/（rpm）	汽蝕 余量 (m)	軸功率 (kw)	配用功率 (kw) 及電機型號
JSB100-65A	50	22	1450	6.0	6.36	7.5KW-4
JSB100-65B	50	18	1450	6.5	4.55	5.5KW-4
JSB125-100A	80 100 120	22 20 18	1450	7.0	9.7 10.0 10.5	11KW-4
JSB125-100B	80 100 120	28 25 20	1450	6.5	9.7 11.5 12.6	15KW-4
JSB150-125A	150 180 200	28 25 20	1450	6.5	16.5 18.5 20.2	22KW-4
JSB150-125B	150 200	20 15	1450	7.0	15.2 17.6	18.5 KW-4
JSB150-125C	200 250	28 25	1450	6.5	22.0 25.0	30KW-4
JSB200-150A	300 400	20 15	1450	7.5	30.5 33.2	37 KW-4
JSB200-150B	240 400 450	32 28 25	1450	6.5	34.9 43.2 45.5	55 KW-4

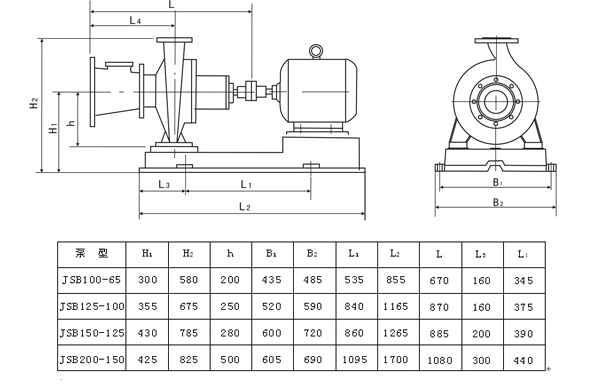

7、JSB兩相流漿泵外形和按裝尺寸

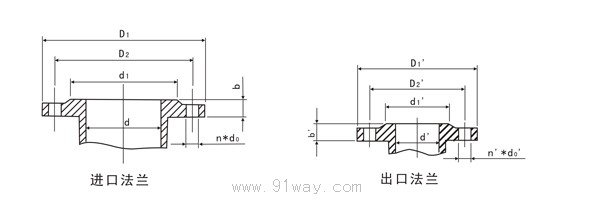

JSB兩相流漿泵進出水口法蘭尺寸

型  號	進口法蘭尺寸						出口法蘭尺寸
	d	D1	D2	d1	b	n*d0	d’	D1’	D2’	d1’	b’	n’*d0’
JSB100-80	125	250	210	184	26	8*18	80	200	160	138	22	8*18
JSB100-65	125	250	210	184	26	8*18	65	185	145	122	22	4*18
JSB125-100	150	285	240	212	27	8*22	100	218	180	156	23	8*18
JSB150-125	150	285	240	212	27	8*22	125	250	210	184	26	8*18
JSB200-150	200	340	295	268	30	8*22	150	285	240	212	27	8*22
