1 用途
DJ-100系列電壓繼電器用于繼電保護裝置線路中，作為過電壓保護或低電壓閉鎖的動作元件。

2 結構概述
DJ-100系列電壓繼電器系電磁式瞬時動作，交流電壓加在系統的兩個線圈上，接線出頭在繼電器底座的端子上，用特殊的聯接片，可將線圈由并聯改為串聯，可使繼電器的整定范圍增大一倍。
DJ-100系列繼電器安裝在垂直的面板上，可以板前接線或者板后接線。繼電器內部接線圖示于圖1。

依此為
     DJ-111,112 DJ-121,122 DJ-131-132
DJ-131/60CN FZ-2 DJ-131/60C

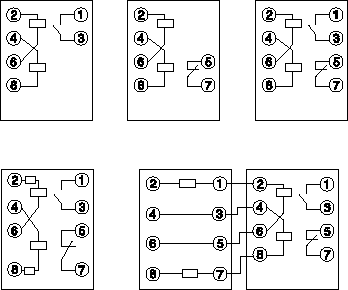

圖1 DJ-100系列繼電器內部接線圖(背視)

3 技術數據
3.1 觸點的斷開容量：當電壓在不大于220V及電流不大于2A，在具有電感負荷的直流電路(時間常數T不大于5×10-3S)中為50W；在交流電路中(COSΦ=0.4)為250VA.
3.2 動作時間：過電壓繼電器，在1.1倍整定值時，動作時間不大于0.12s；在2倍整定值時，動作時間不大于0.04s，低電壓繼電器在0.5倍整定電壓時，動作時間不大于0.15s。
3.3 絕緣強度：繼電器的各電路對外露非帶電金屬部分之間，應耐受交流50Hz，電壓2kV，歷時1min的試驗無擊穿或閃絡。
3.4 繼電器的重約1.5kg。

3.5 電壓繼電器的其他主要技術數據列于表1中。

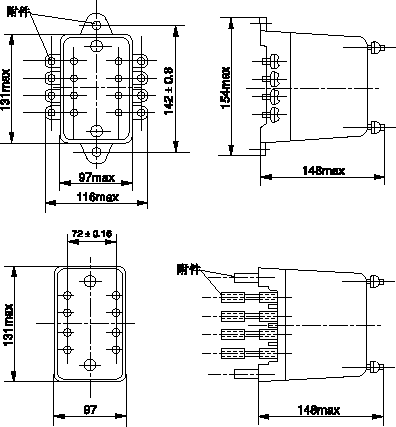

DJ-100系列繼電器外形尺寸

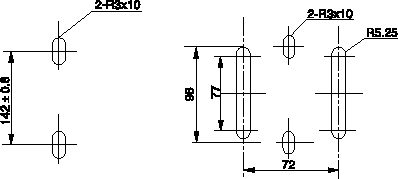

DJ-100系列繼電器開孔尺寸

4 訂貨須知
4.1 繼電器型號、名稱。
4.2 最大整定值。
4.3接線方式（板前接線、板后接線）如不注明，則供應背后接線的附件。
4.4 DJ-131/60C應同時訂購外附電阻箱FZ-2。
