產品名稱：

DL-10系列電流繼電器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電流繼電器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

產品電子樣本（pdf格式）

DL-10系列電流繼電器產品詳細說明：

1 用途
DL-10系列電流繼電器用于電機，變壓器和輸電線的過負荷和短路保護中，作為啟動元件。

2 結構概述
2.1 繼電器系電磁式瞬時動作，磁系統有兩個線圈，線圈引出端接在繼電器底座的端子上，用聯接片(出廠附件)，可以將線圈串聯改為并聯，因而可使繼電器的整定范圍增大一倍。繼電器內部接線圖如圖1所示。
繼電器安裝在垂直的面板上，可以板前接線或者板后接線。

依此為DL-11 DL-12 DL-13

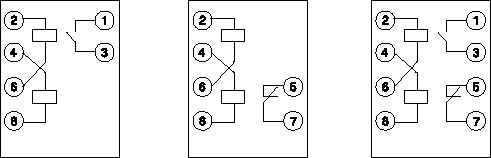

圖1 DL-10系列繼電器內部接線圖(背視)

3 技術數據
3.1 觸點的斷開容量：當電壓不大于220V以下及電流不大于2A時，在具有電感負荷的直流電路(時間常數T不大于5×10-3s)中為50W；在交流電路中(COSΦ=0.4)為250VA。
3.2 動作時間：在1.1倍整定值時，動作時間不大于0.12s；在2倍整定值時，動作時間不大于O.04s。
3.3 介質強度：繼電器的各電路對非帶電金屬部分間，應耐受交流50Hz，電壓2kV，歷時1min的試驗。
3.4 繼電器的重量約lkg。
3.5 電流繼電器的其他主要技術數據如表1所示。

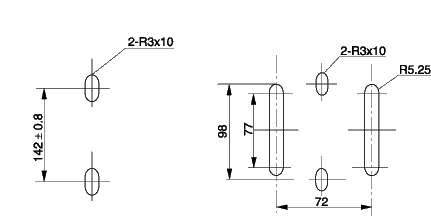

3.6 繼電器外形及安裝開孔尺寸分別見圖2及圖3。 ·

4 訂貨須知
訂貨時應注明
4.1 繼電器的型號、名稱。
4.2 電流最大整定值。
4.3 接線方式：(板前接線或板后接線)。如不注明，則供應板后接線的附件。

型號	最大整定值（A)	整定范圍（A）	線圈串聯			線圈并聯			在最小整定電流時功率消耗（VA）	觸點類別		返回系數
			動作電流（A）	熱穩定電流A		動作電流（A）	熱穩定電流A			動合	動斷
			動作電流（A）	長期	Is	動作電流（A）	長期	Is		動合	動斷
DL—11 DL—12 Dl—13	0.01	0.0025 - 0.01	0.0025 - 0.005	0.02	0.6	0.005 - 0.01	0.04	1.2	0.08	1 1	1 1	0.8
DL—11 DL—12 DL—13	0.04	0.01 - 0.04	0.01 - 0.02	0.05	1.5	0.02 - 0.04	0.1	3	0.08	1 1	1 l
DL—11 DL—12 DL—13	0.05	0.0125 - 0.05	0.0125 - 0.025	0.08	2.5	0.025 - 0.05	0.16	5	0.08	1 1	1 1
Dl—11 DL—12 DL—13	0.2	0.05 - 0.2	0.05 - 0.1	0.3	12	0.1—0.2	0.6	24	0.1	1 1	1 1
DL—11 DL—12 DL—13	0.6	0.15 - 0.6	0.15 - 0.3	1	45	0.3—0.6	2	90	0.1	1 1	1 1
DL—11 DL—12 DI—13	2	0.5—2	0.5—1	4	100	1-2	8	200	0.1	1 1	1 1
DL—11 DL—12 DL—13	6	1.5—6	1.5-3	10	300	3-6	20	600	0.1	1 1	1 1
DL—11 DL—12 DL—13	10	2.5—10	2.5—5	10	300	5—10	20	600	0.15	1 1	1 1
DL—11 DL—12 DL—13	20	5—20	5—10	15	300	10—20	30	600	0.25	1 1	l 1
DL—11 DL—12 DL—13	50	12.5—50	12.5—25	20	450	25-50	40	900	1	1 1	1 1
DL—11 DL—12 DL—13	100	25—100	25—50	20	450	50—100	40	900	2.5	1 1	1 1
DL—11 DL—12 DL—13	200	50—200	50-100	20	450	100—200	40	90	10	1 1	1 1	0.7

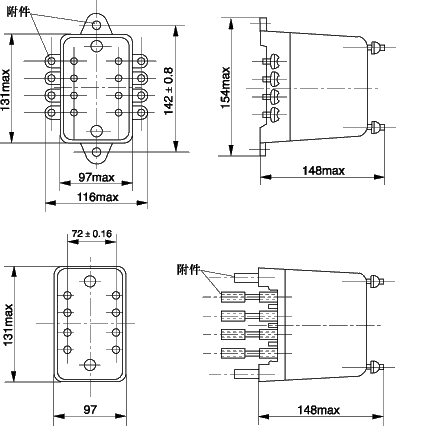

圖2 DL-10系列繼電器外形尺寸上為板前接線下為板后接線

DL-10系列電流繼電器

DL-10系列電流繼電器（示意圖）
