GL-20系列電流繼電器產品詳細說明：

1 用途
該繼電器用于保護電動機、變壓器與輸電線的過負荷及短路保護，也可用于交流操作回路中的過流保護。適用于具有反時限及定時限特定動作時限要求的保護回路使用。

2 動作原理與結構特點
2.1 動作原理
本系列繼電器的動作原理是復合式的、由公用一個線圈的感應式和電磁式的兩個元件組成。當繼電器的線圈通過交流電流時，則在鐵芯的遮蔽部分產生兩個具有一定相位差的磁通，此磁通與其在圓盤中感應的渦流相互作用的結果，在圓盤上產生一轉矩，在20-40％的動作電流下，圓盤開始旋轉，此時由于扇齒與蝸桿沒有咬合，故繼電器不動作。
當線圈中的電流增大至整定電流時電磁力矩大于彈簧的反作用力矩，框架轉動，使扇齒與蝸桿咬合，扇齒上升。此時GL-21、22、25型過流繼電器的動鐵在扇齒頂桿的推動下，使磁體右邊氣隙減小，左邊氣隙增大，因而動鐵被導磁體吸合，使繼電器觸點動作。
GL-21、22、23、24型繼電器具有一個動合主觸點，據需要也可以改裝成為一個動斷觸點。
GL-25、26型繼電器，具有較大觸點容量的轉換主觸點，保證了在繼電器動作過程中，電流互感器的二次回路不會開路。
GL-23、24、26型繼電器除上述的主觸點外，還有一對由感應元件操作的信號觸點，主觸點只受電磁元件的控制。
當繼電器線圈中的電流小于瞬動整定值時，感應元件的動作時限與電流成反比。當輸入線圈中的電流大到某一整定的電流倍數時(即瞬動整定值)，電磁元件瞬時動作。因而繼電器的動作時限具有定時限及反時限的特性。
2.2 結構特點
繼電器具有七個抽頭，用以調整感應元件與電磁元件的動作電流。也可借改變動鐵與電磁鐵之間的氣隙來調整電磁元件的動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作信號牌，此信號牌可由裝在外殼上復歸機構使其動作后返回。
繼電器的部件裝在金屬底座上，并且罩以透明有機玻璃的外殼。
繼電器裝在垂直面板上，可以板前或板后接線。

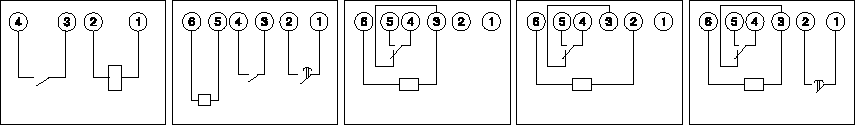

繼電器的內部接線圖如圖1所示。



圖1 GL-20系列繼電器內部接線圖(背視)

3 技術數據
3.1各種繼電器的額定數據與調整范圍列于下表

繼電器 型號	額定電流 (A)	整 定 值
		感應元件的動作電流(A)	●動作時間(S)	●●電磁元件動作 電流倍數
GL-21／10 GL-21／5	10 5	4；5；6；7；8；9；10 2；2.5；3；3.5；4；4.5；5	0.5；l；2；3；4	2；4；6；8
GL-22／10 GL-22／5	10 5	4；5；6；7；8；9；10 2；2.5；3；3.5；4；4.5；5	2；4；8；12；16	2；4；6；8
GL-23／10 GL-23／5	10 5	4；5；6；7；8；9；10 2；2.5；3；3.5；4；4.5；5	2；3；4	2；4；6；8
GL-24／10 GL-24／5	10 5	4；5；6；7；8；9；10 2；2.5；3；3.5；4；4.5；5	8；12；16	2；4；6；8
GL-25／10 GL-25／5	10 5	4；5；6；7；8；9；10 2；2.5；3；3.5；4；4.5；5	0.5；1；2；3；4	2；4；6；8
GL-26／10 GL-26／5	10 5	4；5；6；7；8；9；10 2；2..5；3；3.5；4；4.5；5	8；12；16	2；4；6；8

為10倍動作電流時
即 電磁元件動作電流/感應元件的動作電流 之比。
3.2 繼電器線圈的長期允許承受110％額定電流。
3.3 感應元件的返回系數，對于GL-21、22型繼電器應不小于0.85，對于GL-23、24、25、26型
繼電器應不小于0.8。
3.4 當電流等于感應元件的動作電流時，繼電器的功率消耗不大于15VA。
3.5 觸點的通斷容量。
3.5.1 GL-21、22型動合觸點和GL-23、24型動合主觸點，在電壓不大于220V時，能長期接通
直流或交流5A，但是斷開所接通的電路，應當由別的觸點擔任。例如由油開關的輔助觸點進行。
GL-21、22型動斷觸點和GL-23、24型動斷主觸點在電壓不大于220V時，能斷開交流2A，如果被控電路系由變流器供電，而與繼電器觸點并聯，且當電流為4A時，其總阻抗不大于4Ω，則繼電器的觸點在這個電路的電流到50A的情況下能夠分流接通與分流斷開。
3.5.2 GL-23、24、26型動合信號觸點，在電壓不大于220V時能斷開或接通直流0.2A或交流lA。
3.5.3 GL-25、26型主觸點，當被控制電路由變流器供電，且在電流為3.5A時其阻抗不大于4.5Ω,則在電流不大于150A的情況下，主觸點可以將這個電路分流接通與分流斷開。
3.6 繼電器各電路對非帶電的金屬部分以及在電氣上無聯系的各電路之間的介質強度能耐受交流
50Hz，電壓2kV，歷時1min無擊穿或閃絡。
3.7 繼電器各電路對非帶電的金屬部分，以及在電氣上無聯系的各電路之間的絕緣電阻，用500V兆歐表測量不低于300MΩ。
3.8 繼電器的重量不超過3.1kg。
3.9 繼電器對形及安裝開孔尺寸分別見圖1，2，3。

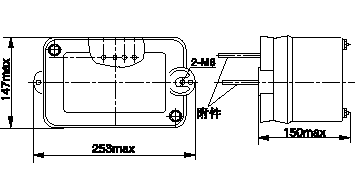

a)板前接線

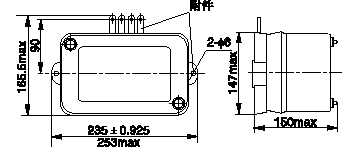

b)板后接線
